理解电路中的自锁、互锁、连锁机制，最好的方式是结合典型电路图来分析。以下是三种电路的简化示意图及解析（以电动机控制为例），用文字描述电路结构：

---

### **1. 自锁电路（自保持电路）**

**功能**：按下按钮后电路自保持通电

**典型应用**：电动机启动后持续运行

**电路图结构**：

```

电源L1-[SB1停止]-[SB2启动]-[KM接触器线圈]─── —电源N

│ ▲ |

└[KM辅助常开触点]┘

```

**工作流程**：

1. 按下SB2启动按钮 → KM线圈得电 → 主触点闭合（电机启动）

2. **KM辅助常开触点闭合** → 电流绕过SB2形成自锁

3. 松开SB2后，电路通过KM辅助触点保持通电

4. 按下SB1停止按钮 → KM线圈断电 → 所有触点复位

---

### **2. 互锁电路（联锁电路）**

**功能**：防止两个接触器同时动作（如电动机正反转互锁）

**电路图结构**：

```

正转控制：

L1─[SB1停止]─[SB2正转按钮]─[KM1线圈]─[KM2常闭触点]─N

反转控制：

L1─[SB1停止]─[SB3反转按钮]─[KM2线圈]─[KM1常闭触点]─N

```

**关键设计**：

- **KM1线圈回路串联KM2常闭触点**

- **KM2线圈回路串联KM1常闭触点**

**工作逻辑**：

- 若KM1正转接触器吸合 → KM1常闭触点断开 → 反转回路被切断

- 若KM2反转接触器吸合 → KM2常闭触点断开 → 正转回路被切断

---

### **3. 连锁电路（顺序控制电路）**

**功能**：前级动作完成后才能触发后续动作（如油泵启动后才能启动主轴）

**电路图结构**：

```

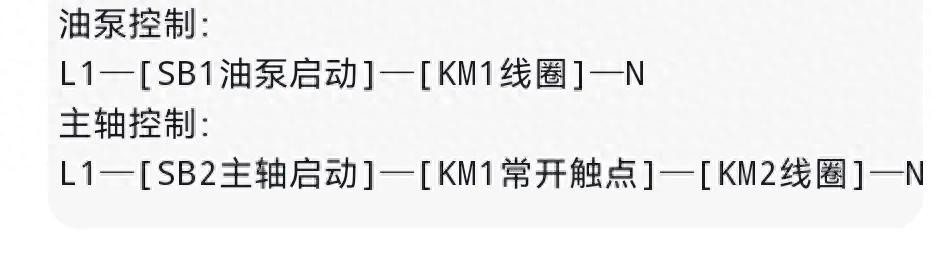

油泵控制：

L1─[SB1油泵启动]─[KM1线圈]─N

主轴控制：

L1─[SB2主轴启动]─[KM1常开触点]─[KM2线圈]─N

```

**连锁逻辑**：

1. 必须**先按下SB1**启动油泵 → KM1线圈得电 → **KM1常开触点闭合**

2. 此时按下SB2主轴启动按钮 → KM2线圈才能得电

---

### **实物接线对比图（文字模拟）**

#### **自锁电路**

```

─SB1(常闭)-SB2(常开)-KM线圈───┐

│ ▲

└─———KM辅助触点(常开)─────┘

```

#### **互锁电路**

```

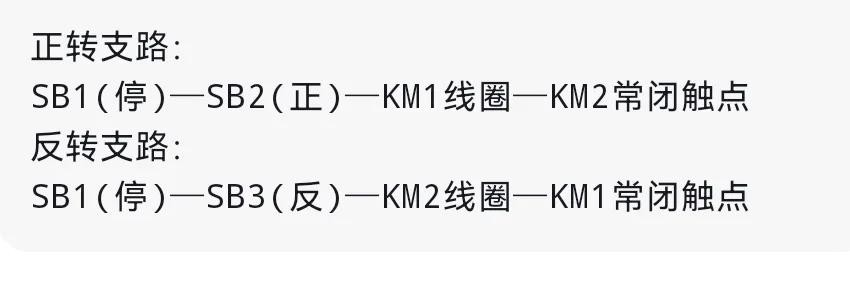

正转支路：

SB1(停)─SB2(正)─KM1线圈─KM2常闭触点

反转支路：

SB1(停)─SB3(反)─KM2线圈─KM1常闭触点

```

#### **连锁电路**

```

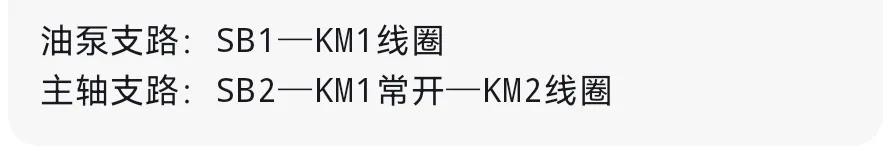

油泵支路：SB1─KM1线圈

主轴支路：SB2─KM1常开─KM2线圈

```

---

### **关键记忆点**

1. **自锁**：用自身触点的常开状态维持供电（自给自足）

2. **互锁**：用对方触点的常闭状态实现互斥（你死我活）

3. **连锁**：用前级触点的常开状态控制后续电路（层层把关）

**实际应用提示**：

- 自锁常见于所有需要保持运行的设备（如电灯长亮）

- 互锁多用于电动机正反转、双电源切换等场景

- 连锁用于需要严格顺序操作的系统（如先润滑后启动机床）

如果需要更具体的元件符号图或接线细节，可以进一步说明具体应用场景！ ️
