一、浮球式液位开关怎么接？

浮球式液位开关一般为一根电缆，电缆里面有三根线（实际只用二根线），内部为一转换开关，把浮球朝上或者朝下，用万用表电阻档检查导通与关断的线，由于液位开关可以用在高处的水箱和地下的积水坑，也就是说高水位关机和高水位开机，与控制器连接后把浮球朝上或者朝下，观察一下水泵工作情况，如果不对（反了）就换另一根线即可。

二、污水泵，380V接触器，热继电器，浮球液位开关请教接线接法？

把浮球开关串到热继电器控制回路上。接线是浮球开关一头接电源L1.浮球开关出线接热继电器常闭，常闭输出接交流接触器线圈，线圈输出接电源L2。

三、220v交流接触器与水位浮球的接线图？

优质答案1：

我是漫步者2020号，喜欢分享和电有关的知识，欢迎关注和评论。

这个需要根据你准备实现怎样的控制来决定怎么接线，就以我之前画过的图来举例。

浮球开关的使用

浮球开关一般有三根线，一个是常开触点一个就是常闭触点，具体哪个是常开哪个是常闭需要你去测量或者根据说明书，有的低浮位是常闭，高浮位是常开，有的不一样，所以需要根据实际情况来进行使用。

交流接触器

220V的交流接触器线圈之间一定要使用单相电，图中A1、A2就是线圈的接线端，NO就是常开辅助触点，L1、L2和L3就是主触点。

根据控制线路接线

这是我之前画过的一个图，这个只是半个图我就大概描述一下。

控制原理

开关SB2是启动开关，浮球开关作为停止开关，这主要用于水箱手动上水自动停止控制。当按下启动开关SB2，接触器KM2线圈通电，主线路触点和辅助触点闭合，这样线圈就会一直处于通电状态，这也就是我们说的自锁。当水位升高，浮球开关断开，接触器线圈断电，所有触电回到原始位置。

接线

根据电路图进行接线，一定要注意常开触点和常闭触点的使用。

具体接线还是要根据实际情况，上文只是举例，你可以举一反三，如果还是有问题可以评论区或者私信我，有错误之处欢迎指正！

优质答案2：

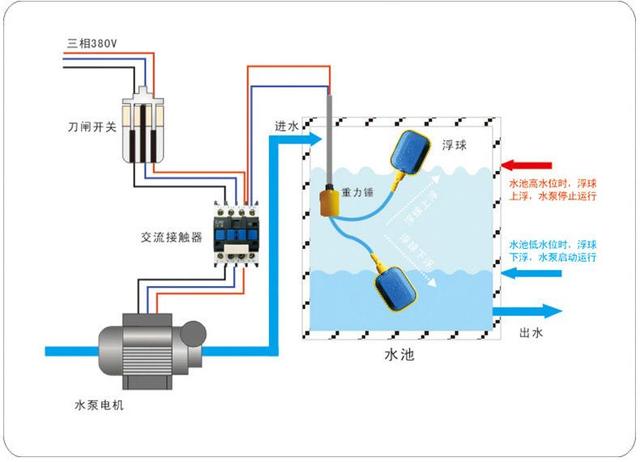

浮球和交流接触器手动自动控制潜水泵实物接线图 交流接触器的m1.m2 一端接零线另一端接浮球，余下一根浮球线接火线就可以了。

用浮球开关控制交流接触器线圈，由交流接触器控制潜水泵工作即可。浮球开关接水位过低时浮球下降后接通的触点，控制电压由选取的交流接触器线圈工作电压决定接220V。

这样当水位低浮球下降一定高度后触点接通交流接触器启动水泵工作，水位升高后浮球触点断开交流接触器自动停止抽水。

四、浮球开关三相接线 *** ？

浮球开关有三公线，公共线称为com线，一根线为常开线，另外一根为长闭线，根据使用的用途，看是要高水位使用高水位还是低水位？而接他的，解不同启动抽水机的位置也不同，低水位停止，接公公仙鹤长开谢，高水位停止接常闭线
