光纤熔接的工作步骤有哪些？
光纤熔接的工作步骤
光纤的接续是一项人工与设备良好配合的过程，而且还需要多种专用工具，例如，开缆工具、套管剥除工具、光纤剥除、切割工具等。在光纤放入熔接机前，有相当多的操作是人工完成的，而且还直接关乎光纤接续质量，需要熟练、合理的操作。熔接机完成的只是端面制备良好的待接光纤妥善放入后的工作。光纤熔接机的操作步骤如下。
1.参数设置
（1）光纤外形或种类选择：包括单模、多模、特种光纤（例如含钛光纤、色散位移光纤），以及用户可自行编辑组合的各种类型光纤，如康宁、朗讯等不同厂家光纤对接等。
（2）对芯方式：选择光纤对准方式，以达到最佳熔接效果。有些熔接机有选择调节对芯方式的功能，如纤芯对准、外径对准和预偏芯对准等。
（3）外径选择：选择光纤熔接条件为相似或不相似。
（4）数据显示存储设置：熔接机可以存储接续记录，可选或不选。
（5）放电试验：熔接机可通过放电试验来自动检验调节放电电极状态，方法是截取待接光纤，制备端面后放入熔接机，选择放电试验（YES），熔接机会自动放电预熔，直至达到合理状态。
（6）其他：例如日期、时间调节等。
2.方式选择
（1）熔接方式选择：包括自动（通常使用的方式）、手动（手动对纤，按需要选用）、分步（演示熔接机熔接过程或者查询主机性能时使用）。
（2）通信：可以外接计算机控制，此时熔接机只能通过外接计算机来控制，熔接机本身的按键将不起作用，用“RESET”键可返回初始状态。
（3）参数修改：一般应由专业人员查看、设置。
（4）维护状态：包括马达运转检查、电极检查、保养、更换等。
（5）光纤命名：作存储时用。
（6）加热条件：选择光纤热可缩保护管的加热参数，可以设置加热长度和加热条件来调整加热时间或效果。
3.熔接机自动熔接操作流程

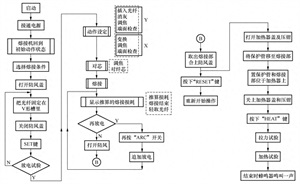

熔接机自动熔接是光纤接续中最常用的熔接方式。在该方式下，将处理端面的两个光纤放入熔接机即可自动完成熔接过程，操作流程如图1所示。
图1 光纤熔接机自动熔接流程图
4.光纤接头的热熔加强保护
完成接续、取出光纤、熔接机复位后，要进行光纤接头的热熔加强保护，要使用质量合格的热熔保护管（加热后均匀收缩，无气泡、凹凸和流液现象），光纤接续点应在保护管中心，涂覆层离接续点距离应大于 6mm，放置在热熔炉中时应按顺序逐侧合上光纤钳夹，保持光纤笔直。
2.5.4 熔接质量评判
推定的光纤熔接损耗只能作为参考值使用，不能作为正式损耗值使用。正式损耗值通过OTDR测试取得。但是我们还是可以从熔接机显示屏上显示的光纤接续点放大图形，简单地判断接续质量（见表2、表3）。

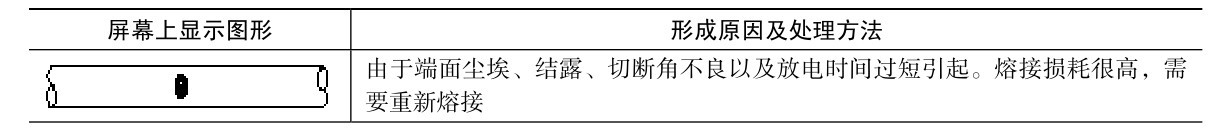

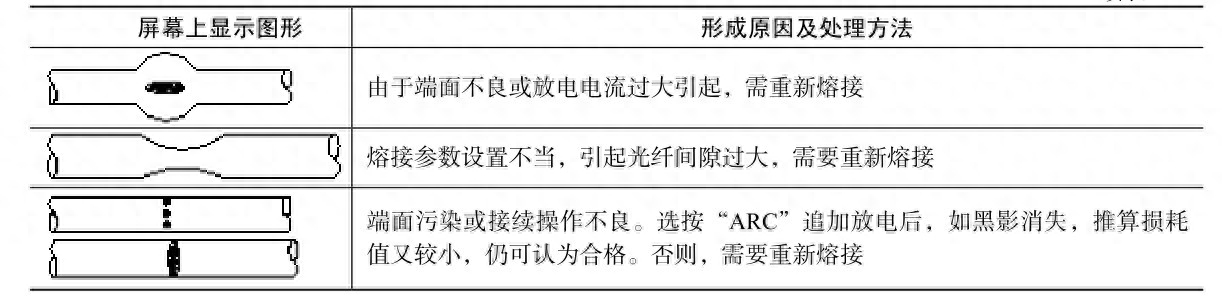

表2 熔接质量不正常情况
续表

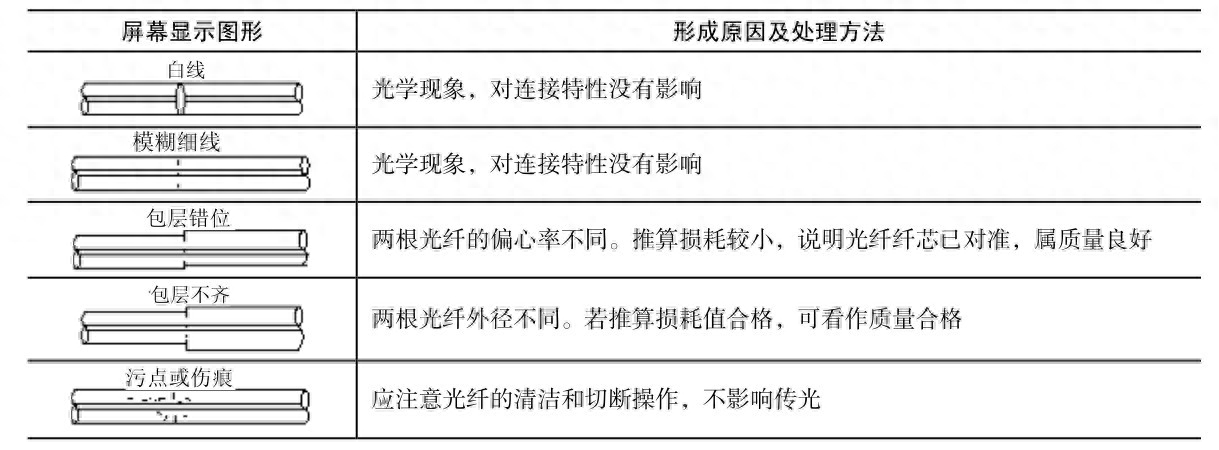

表3 熔接质量正常情况

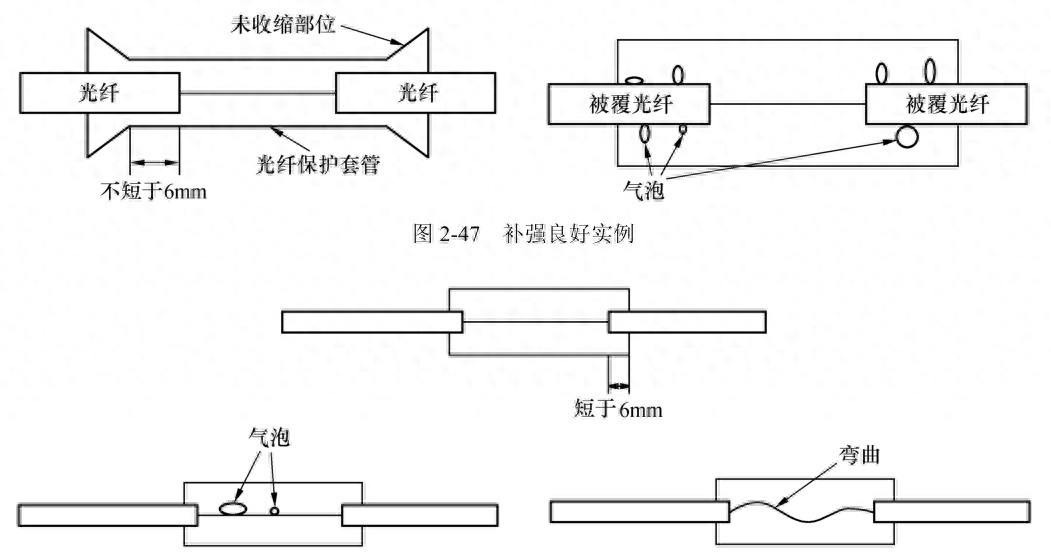

补强部位的效果可以通过直接观察的方法确定，补强良好的实例如图2-47所示，补强不良实例如图4所示。
图4补强不良实例
2.5.5 光纤接续时常见故障的处理
（1）开启熔接机开关后屏幕无光亮，且打开防风罩后发现电极座上的水平照明不亮。解决方法：
① 检查电源插头座是否插好，若不好则重新插好；
② 检查电源保险丝是否完好，若断开则更换保险丝。
（2）光纤能进行正常复位，进行间隙设置时屏幕变暗，没有光纤图像，且屏幕显示停止在“设置间隙”。解决方法：检查并确认防风罩是否到位或簧片是否接触良好。
（3）开启熔接机后，屏幕下方出现“电池耗尽”且蜂鸣器鸣叫不停。解决方法：
① 本现象一般出现在使用电池供电的情况下，只需更换供电电源即可；
② 检查并确认电源保险丝盒是否拧紧。
（4）光纤能进行正常复位，进行间隙设置时，光纤出现在屏幕上但停止不动，且屏幕显示停止在“设置间隙”。解决方法：
① 按压“复位”键，使系统复位；
② 检查是否存在断纤；
③ 检查光纤切割长度是否太短；
④ 检查压纤槽与光纤是否匹配，并进行相应的处理。
（5）光纤能正常复位，进行间隙设置时光纤持续向后运动，屏幕显示“设置间隙”及“重装光纤”。解决方法：可能是光学系统中显微镜的目镜上灰尘沉积过多所致，用棉签棒水平及垂直擦拭摄像镜头和反射镜面，观察无明显灰尘，即可再试。
（6）自动工作方式下，按压“自动”键后可进行自动设置间隙、进行粗或精校准，但肉眼可在监视屏幕上观察到明显错位时，开始进行接续。解决方法：检查待接光纤图像上是否存在缺陷或灰尘，可根据实际情况用沾酒精棉球重擦光纤或重新制作光纤端面。
（7）光纤进行自动校准时，一端光纤上下方向运动不停，屏幕显示停止在“校准”。解决方法：
① 按压“复位”键，使系统复位；
② 检查裸纤是否干净，若不干净则处理；
③ 清洁V形槽内沉积的灰尘；
④ 用手指轻敲小压头，确定小压头是否压实光纤，未压实则处理后再试。
2.5.6 熔接机的保养及注意事项
一般来说，野外工作环境较差，所以，熔接机的平时保养维护对熔接效果、使用寿命至关重要。下面就一些常用保养注意事项进行介绍。
（1）熔接机作为一种专用精密仪器，平时应注意尽量避免过分地震动，注意防水、防潮，可在机箱内放入干燥剂，并在不用时放在干燥通风处。
（2）保持升降镜、防风罩反光镜的镜面清洁，一般不要自行擦拭。
（3）保持V形槽的清洁，可用酒精棒擦拭。
（4）保持压板、压脚的清洁，可用酒精棒擦拭，压上时要密封。
（5）注意防风罩的灵敏性。在做熔接准备工作以及放入光纤后，不要打开防风罩，避免灰尘进入。不要随意更改机器内部参数，必要时咨询仪表厂商的技术人员。
（6）野外所使用的电源主要以发电机为主，电压不太稳定时（刚开机的时候会有一个峰值），需要增加稳压器，待电压稳定以后再接入熔接机适配器。如有电池，应严格按充放电要求进行充放电。
（7）熔接机的摄像镜头和反射镜面要防止灰尘。不要用嘴对着镜头呵气，特别是在寒冷的季节，不经意的说话都有可能造成热气覆盖镜头、镜面。
（8）熔接机的V 形槽夹具是一种精密的陶瓷，不能用高压的气体进行冲刷，有灰尘时可用一根竹制的牙签，将其削成V形，用棉球蘸取少量的酒精进行清洁。

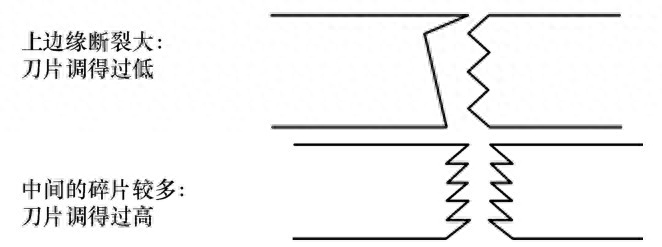

（9）光纤切割刀的简单调整。由于所切割的光纤种类较多，如果发现某一种光纤的切割断面质量一直不好，有必要进行调整。调整的时候需要结合熔接机，在熔接机的显示屏下进行调整。如图5所示的两种情况可以进行参考。
图5 光纤断面情况示意图
（10）熔接机的使用原则：熔接机，包括切割刀必须专人使用，专人保养。
（11）熔接作业时，电极棒上的高压约3kV，千万不要触摸。
（12）熔接机在使用过程中，务必接好地线。
（13）熔接机禁止使用任何润滑剂。
（14）不可使用氟利昂（冷却剂），因为放电时，它会产生有害气体，导致接触不良。
（15）熔接机应以一年一次定期检修为宜。
