以下84件榫卯由袁荃猷先生绘制，刊登在《明式家具研究》一书中。

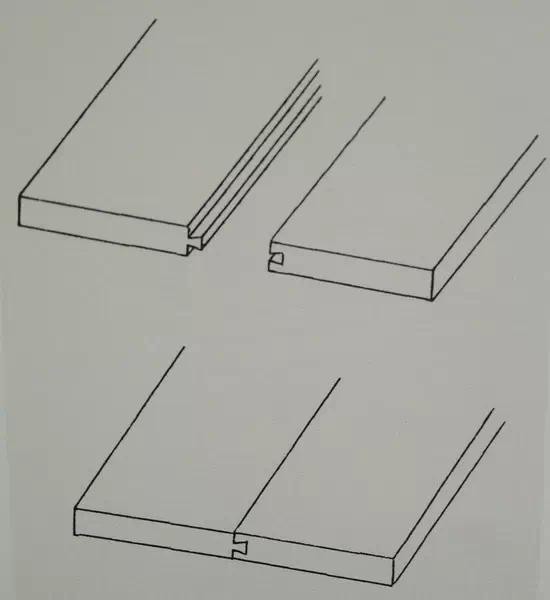

薄板拼合：龙凤榫

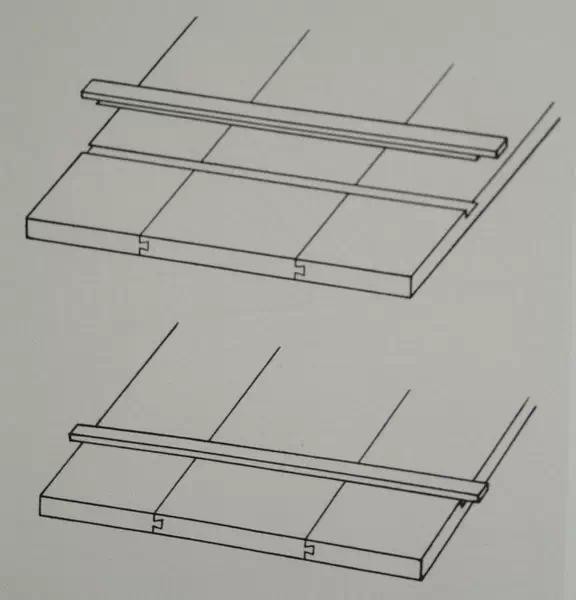

薄板拼合加穿带

厚板平口胶合

厚板栽直榫拼合

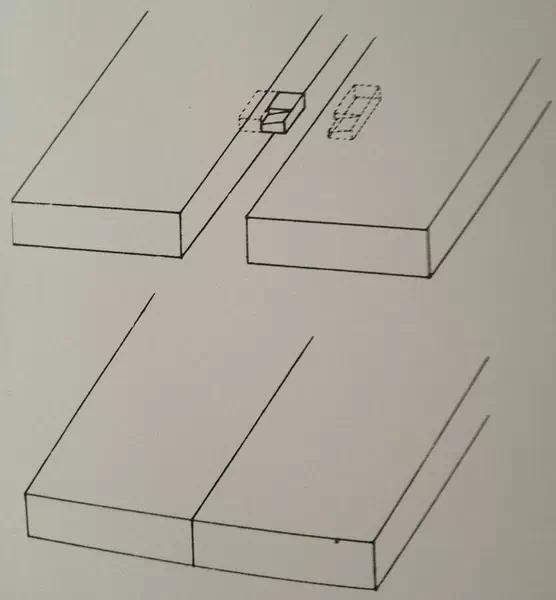

厚板栽走马销拼合

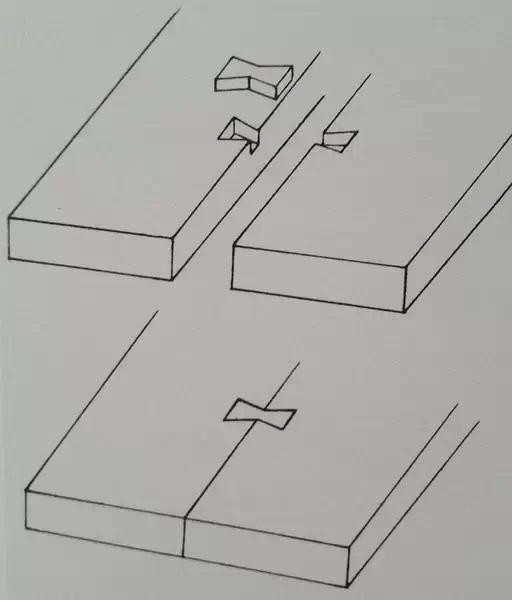

厚板嵌银锭榫（燕尾榫）拼合

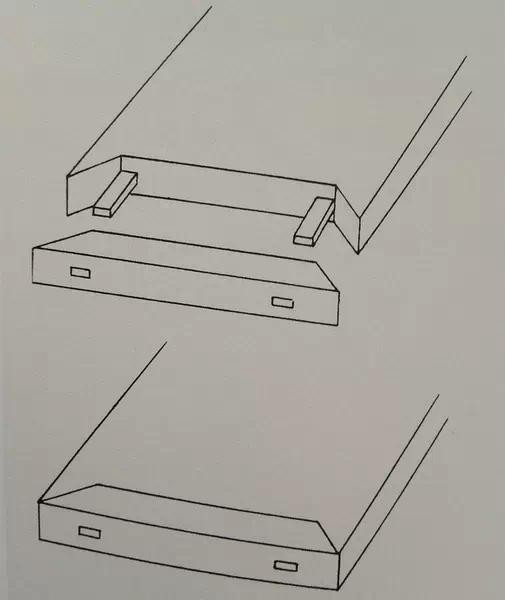

厚板出半榫拍抹头

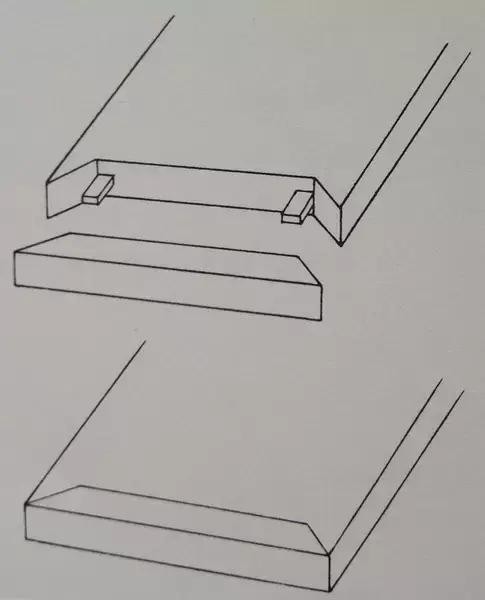

厚板出透榫（通榫）拍抹头

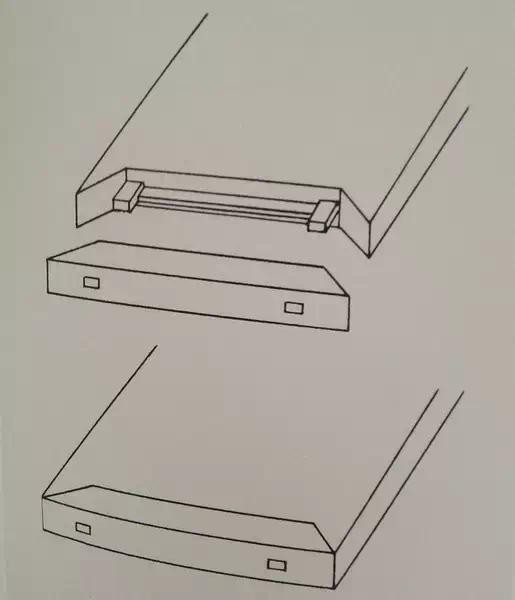

厚板出透榫及榫舌拍抹头

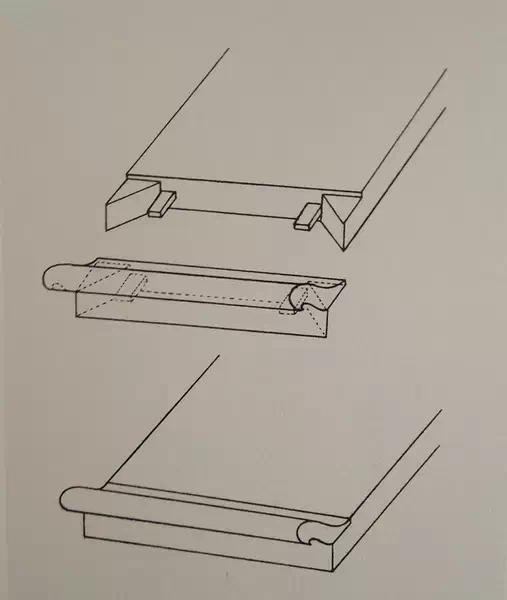

厚板拍抹头（翘头与抹头一木连做）

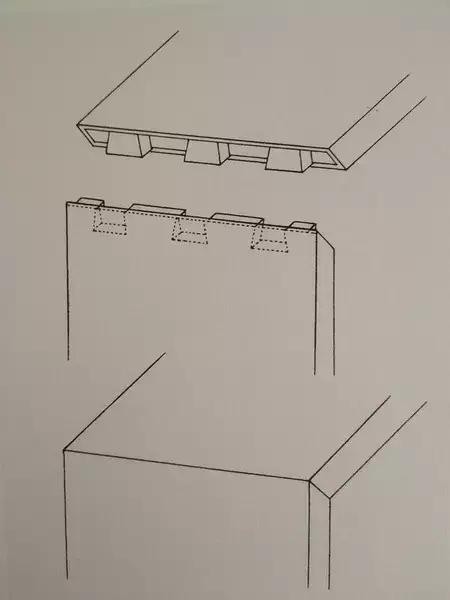

厚板闷榫角接合

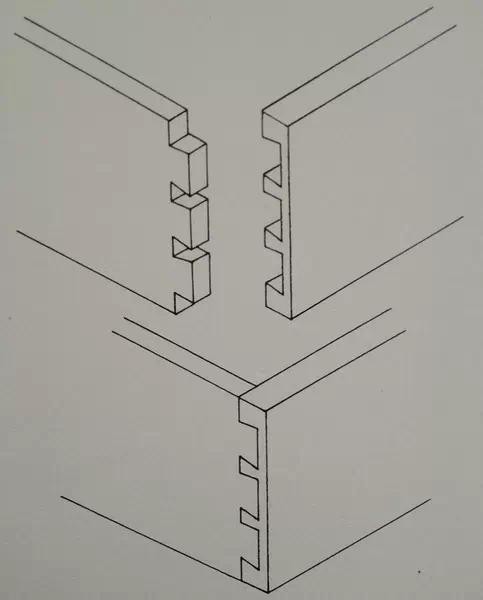

平板明榫角接合

平板一面明榫角接合

平板勾挂接合

圆材丁字形接合（横、竖材粗细相等）

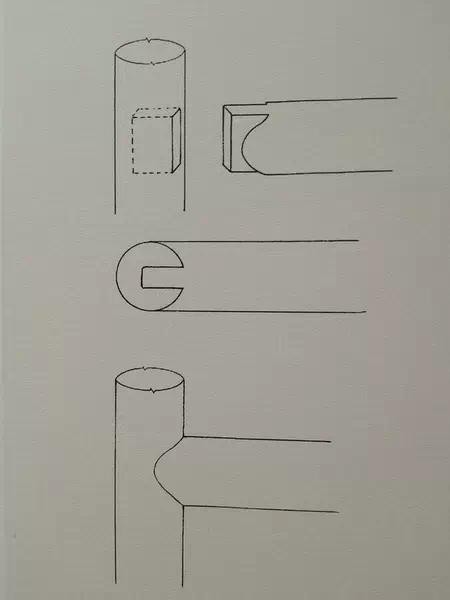

圆材丁字形接合（横材细、竖材粗、外皮不交圈）

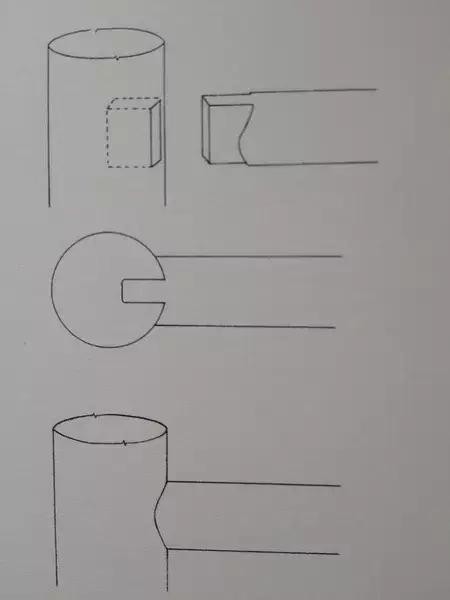

圆材丁字形接合

（横材细、竖材粗、外皮交圈、榫卯用蛤蟆肩）

方材丁字形接合（榫卯用小格肩）

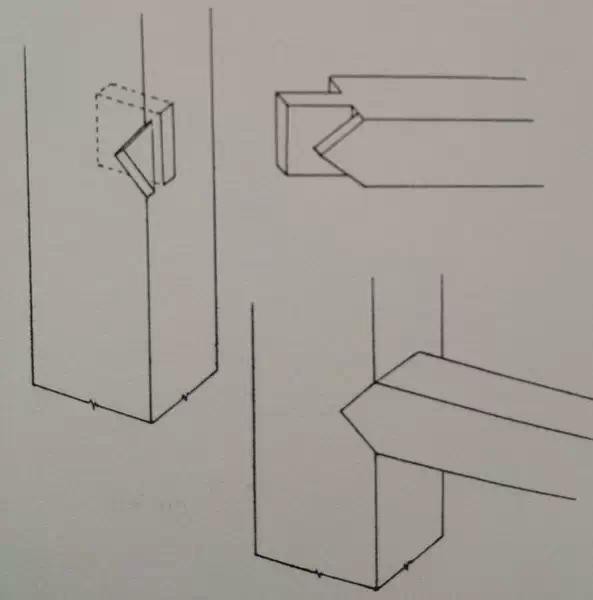

方材丁子形接合（榫卯用大格肩、实肩）

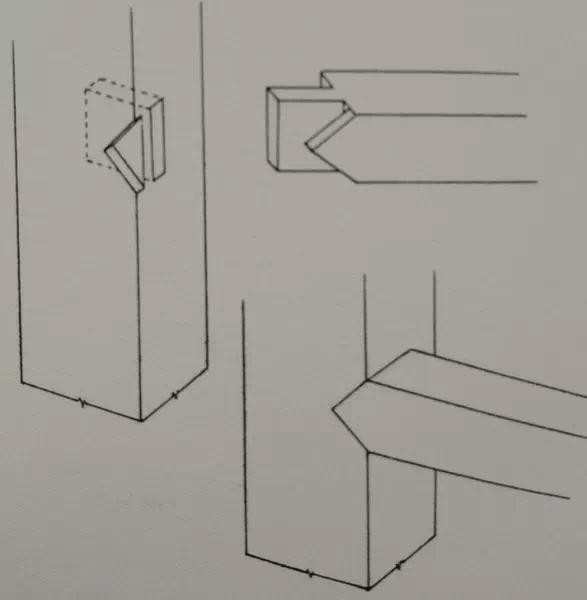

方材丁字形接合（榫卯用大格肩、虚肩）

方材丁字形接合

（两根横枨与直足相交，大格肩、虚肩，两枨出榫格）

方材丁字形接合

（两根横枨与直足相交，大格肩、虚肩，两枨出榫一）

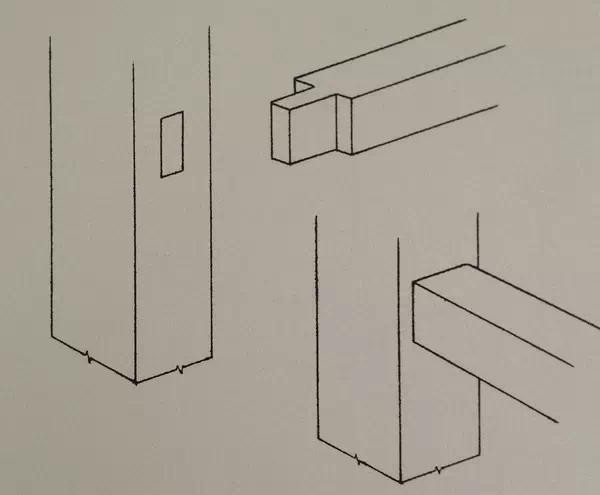

方材丁字形接合（榫卯用齐肩膀）

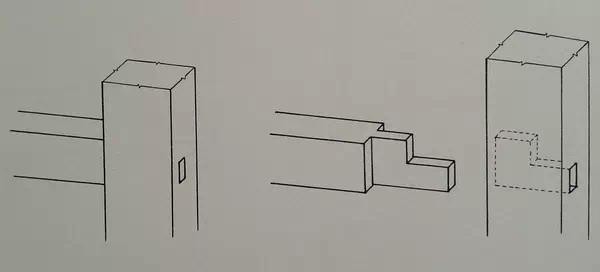

方材丁字形接合（榫卯大进小出）

圆材丁字形接合（裹腿做，两枨出榫格肩相抵）

圆材丁字形接合（裹腿做，两枨出榫一长一短）

方材丁字形接合（裹腿做，两枨出榫一长一短）

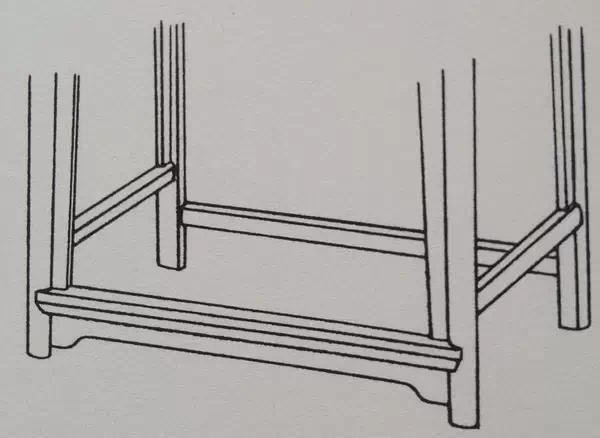

椅子管脚枨赶枨（步步高）

椅子管脚枨赶枨（前后低，两侧高）

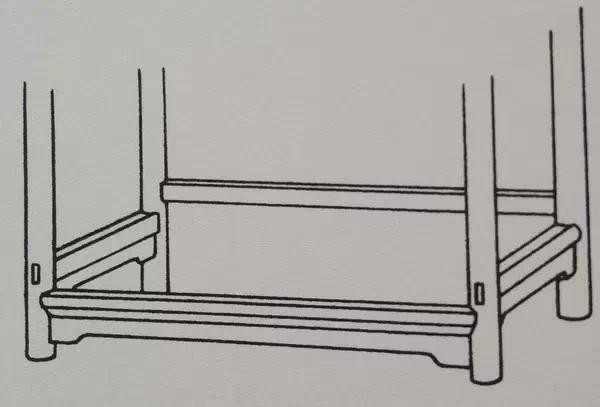

柜子底枨两枨互让（各用大进小出榫）

柜子底枨两枨出榫

（一透一不透，侧面牙条出透榫）

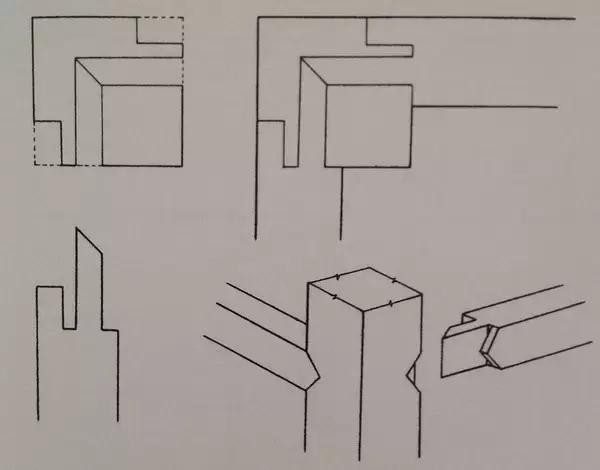

方材闷榫角接合（各出单榫）

圆材闷榫角接合（出榫一单一双）

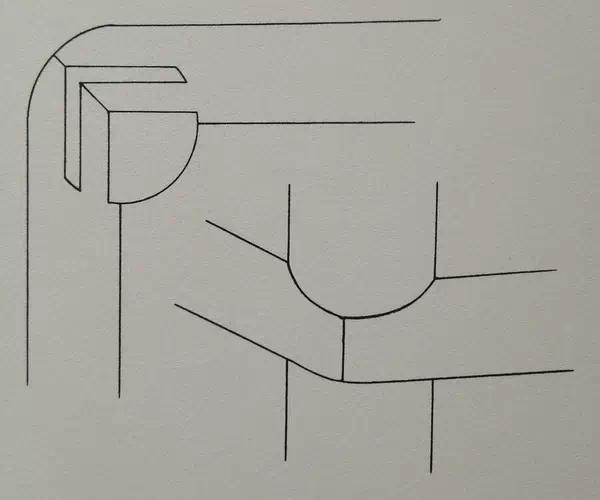

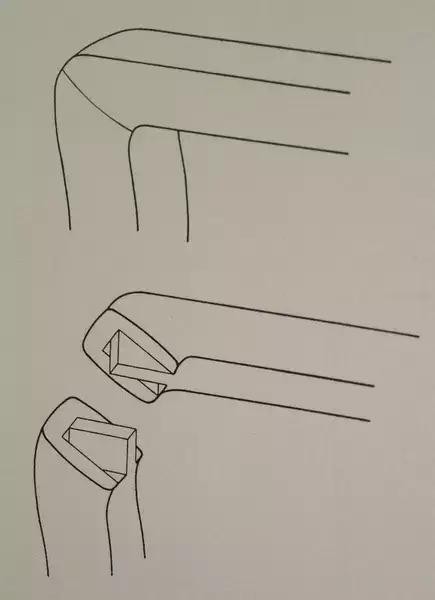

圆材闷榫角接合（挖烟袋锅）

方材角接合（床围子攒接斜卍子）

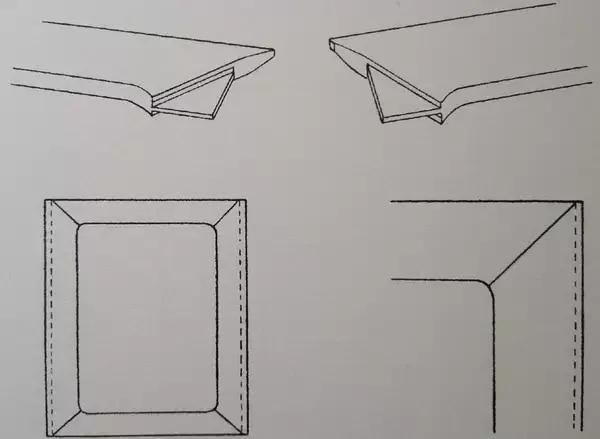

板条角接合：揣揣榫之一（正、背两格肩）

板条角接合：揣揣榫之二（正面格肩，背面不格肩）

板条角接合（嵌夹式）

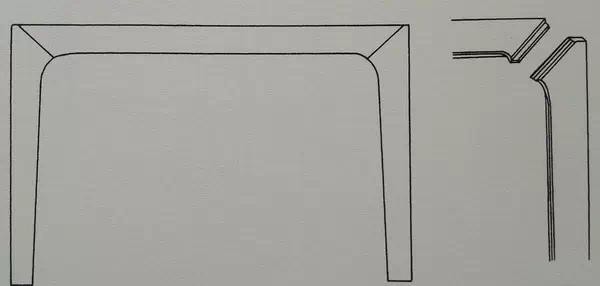

板条角接合（合掌式）

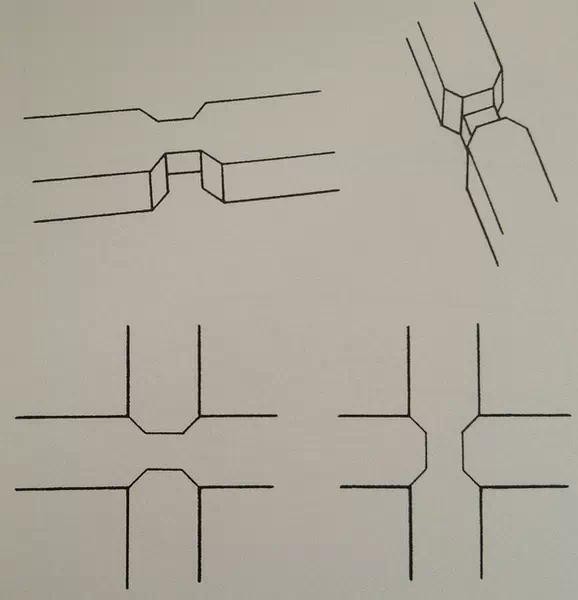

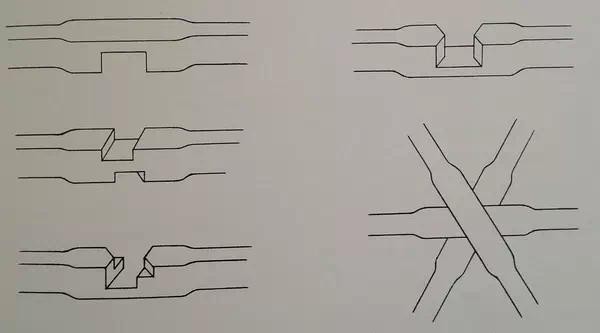

直材交叉接合：十字枨

直材交叉接合（床围子十字相交小格）

三根直材交叉接合（六足高面盆架底枨）

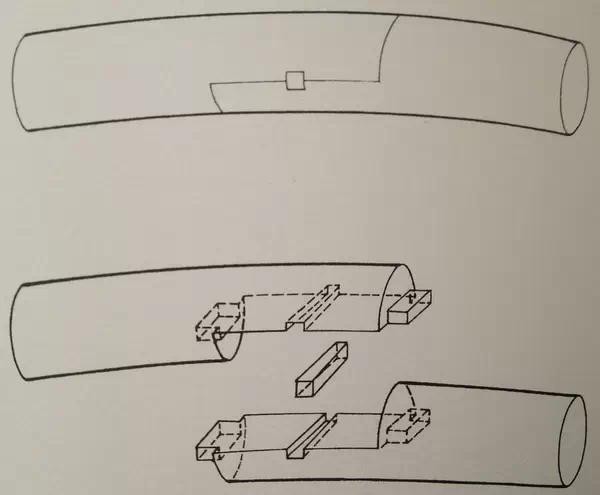

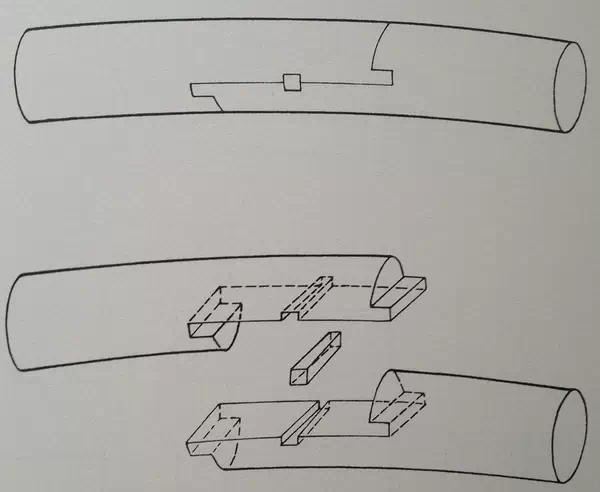

弧形弯材接合:楔钉榫之一

弧形弯材接合：楔钉榫之二

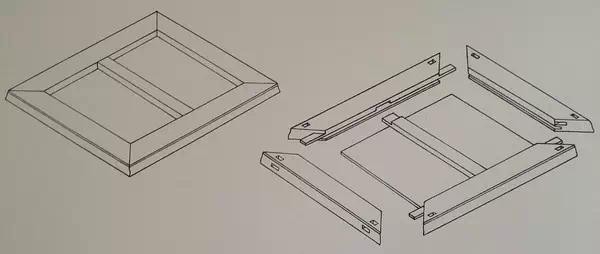

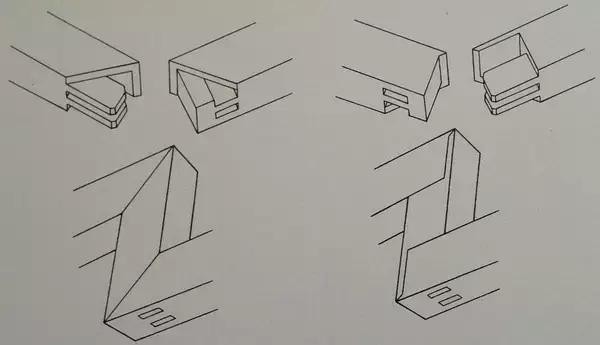

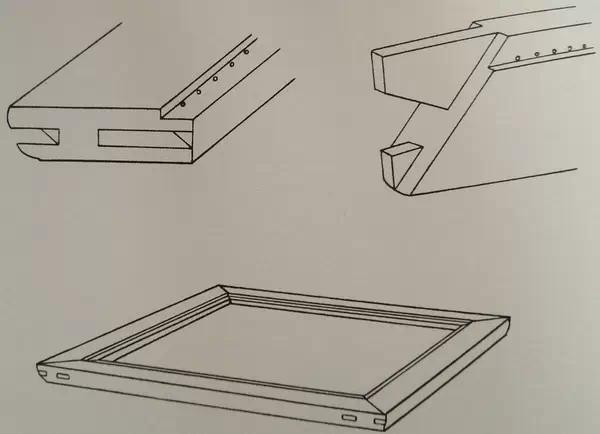

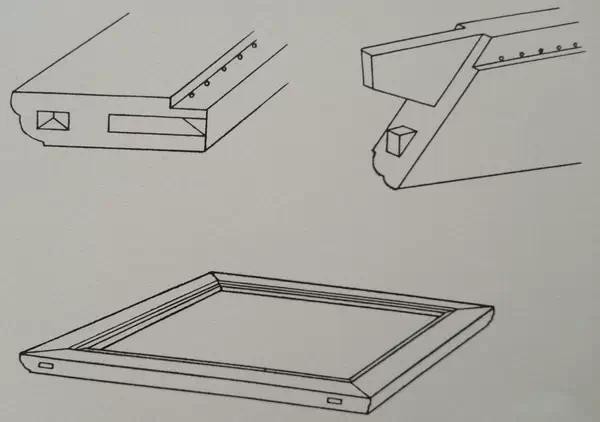

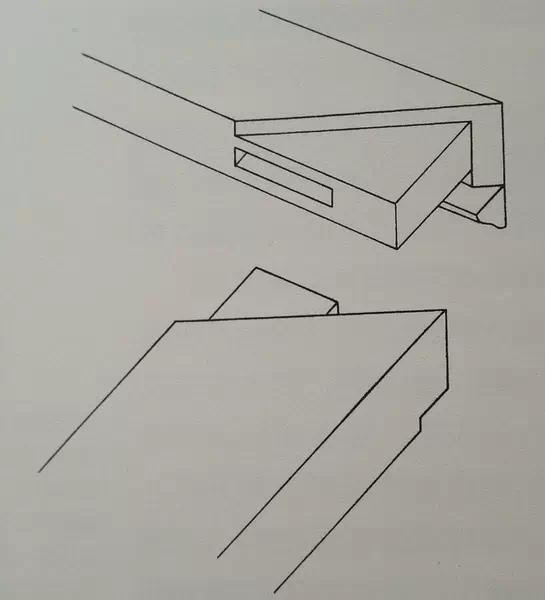

格角榫攒边之一（三角小榫用闷榫）

格角榫攒边之二（三角小榫用明榫）

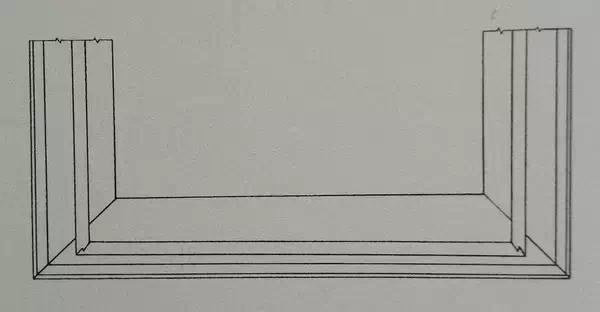

攒边打槽装板

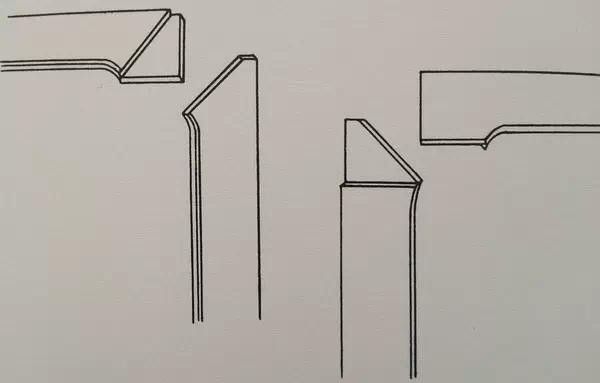

攒边打槽装板（面板装在拦水线下）

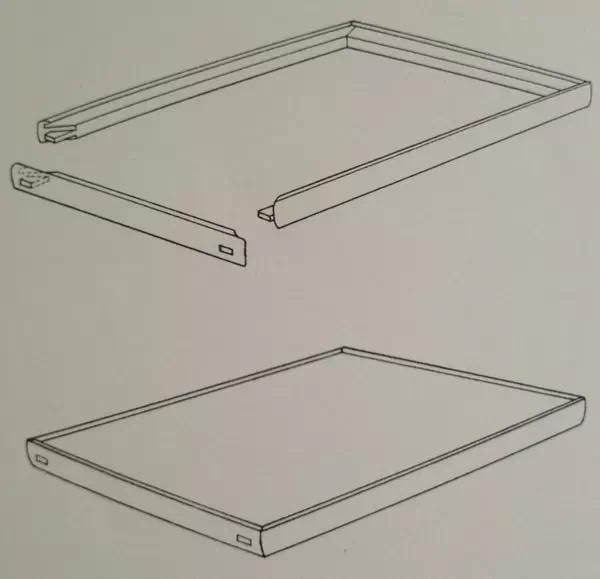

攒边打槽装板（面板装在翘头下）

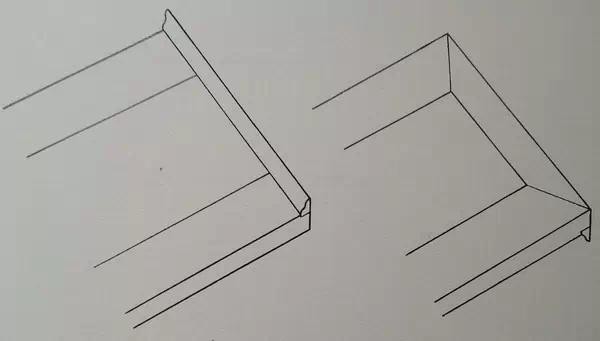

攒边打槽装板

（面板装在翘头下，所示为大边与抹头正面的两个不同）

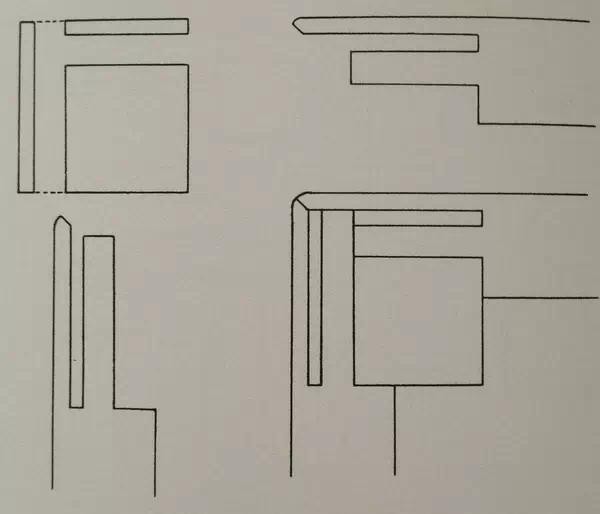

攒边打槽装板

（面板装在翘头下，所示为大边与抹头的背面）

攒边打槽装板（圆香几面）

无束腰杌凳腿足与凳面的结合

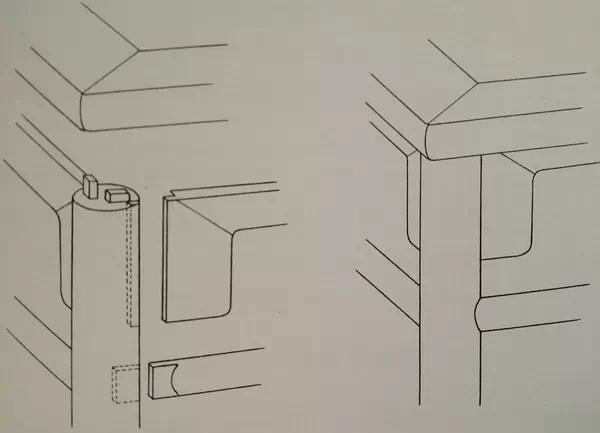

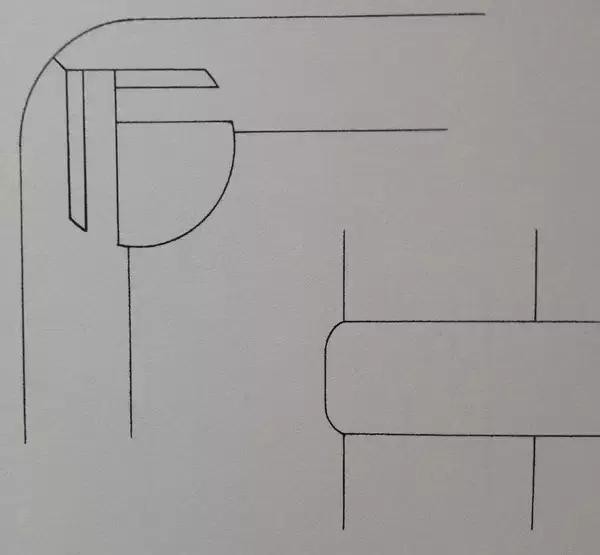

无束腰裹腿做杌凳腿足与凳面结合

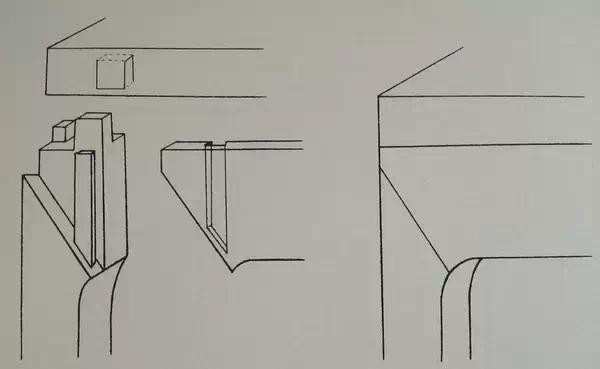

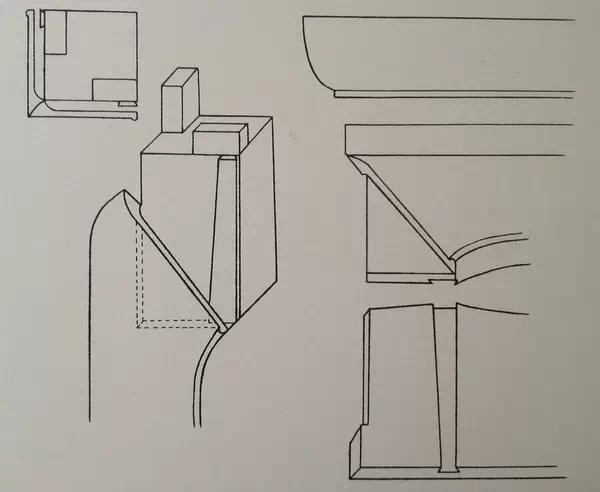

有束腰家具抱肩榫结构

有束腰炕桌齐牙条结构

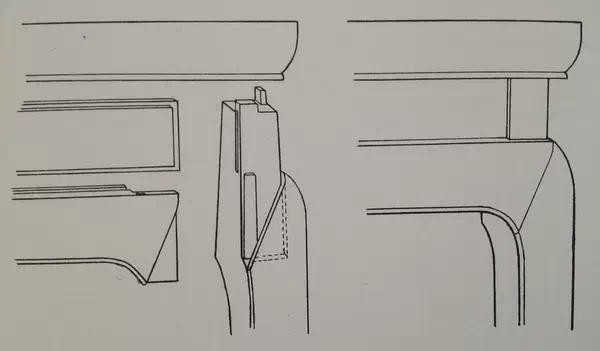

高束腰结构

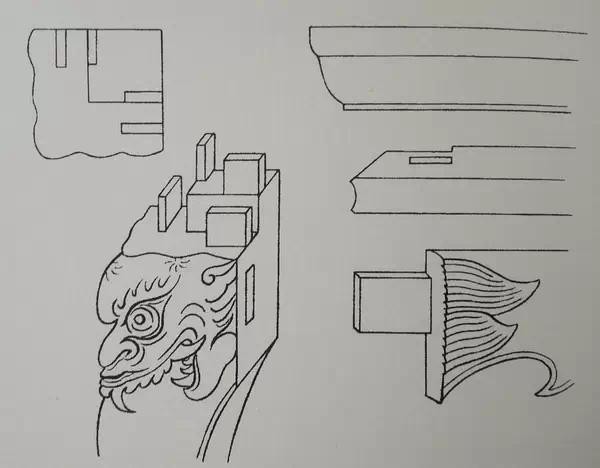

四面平家具腿足与上部构件的结合

高束腰加矮老分段装绦环板结构

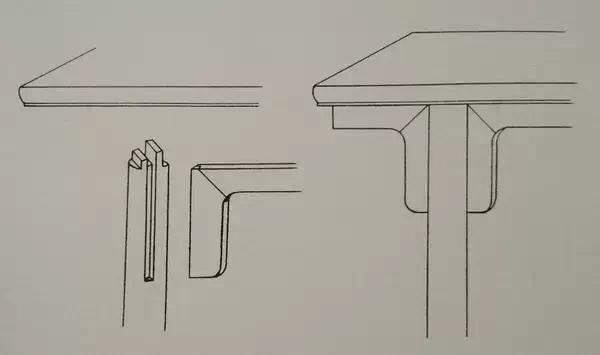

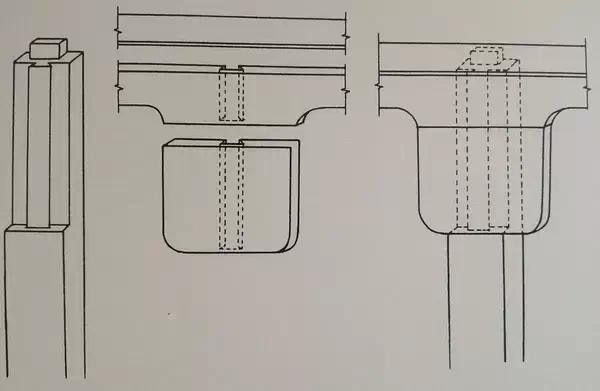

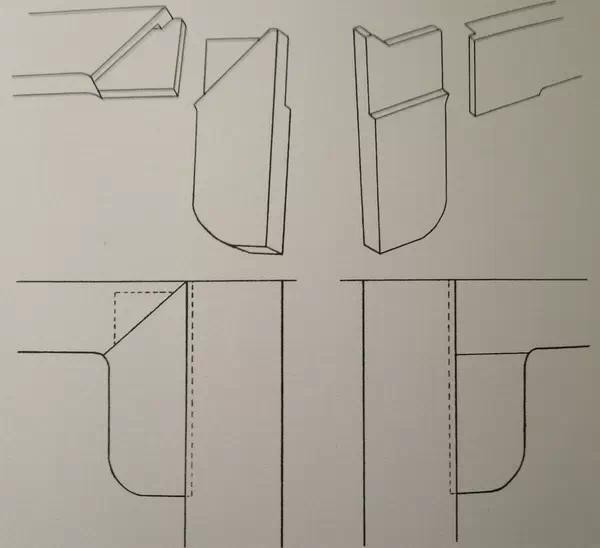

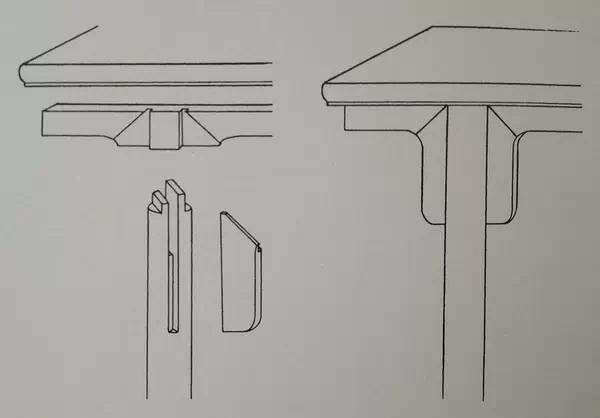

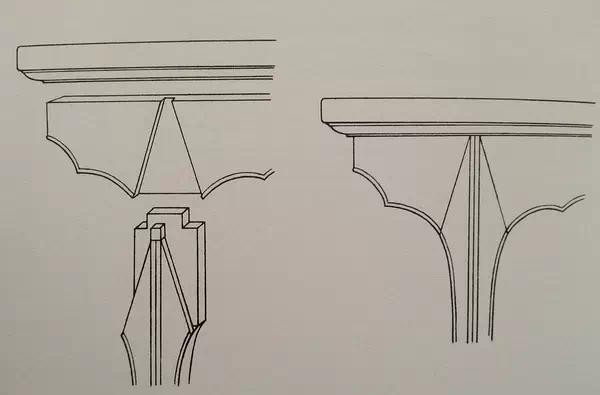

夹头榫结构

（腿足上端开口嵌夹牙条与牙头）

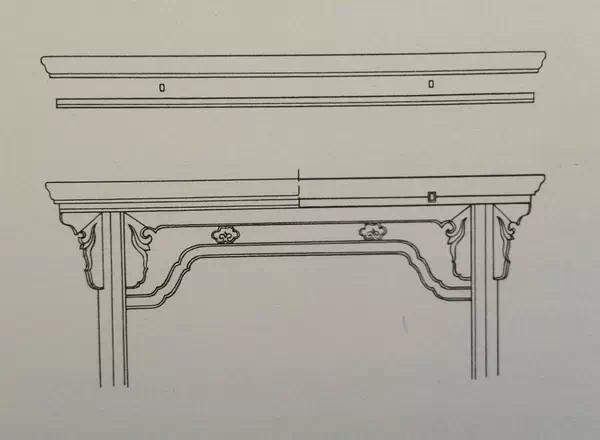

夹头榫结构

（腿足上端开口嵌夹牙条，打槽装牙头）

夹头榫结构

（腿足上端打槽装牙条、牙头）

插肩榫结构

插肩榫结构（牙条、牙头分造）

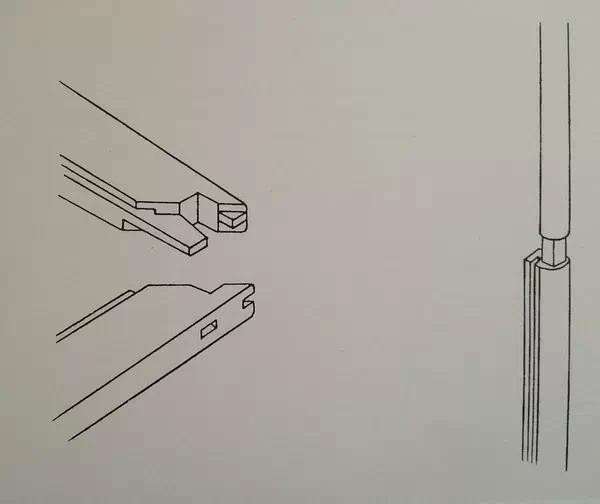

插肩榫变体（牙条里面开槽挂销）

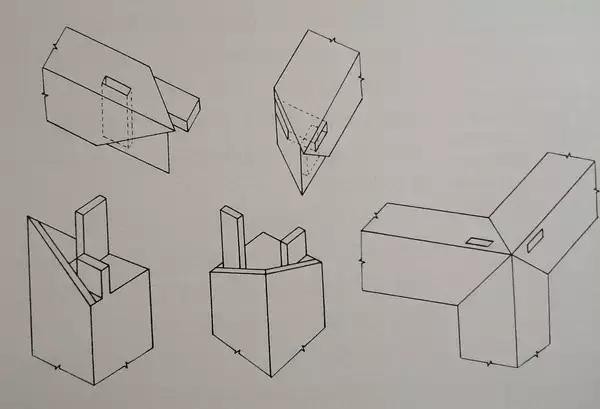

粽角榫结构

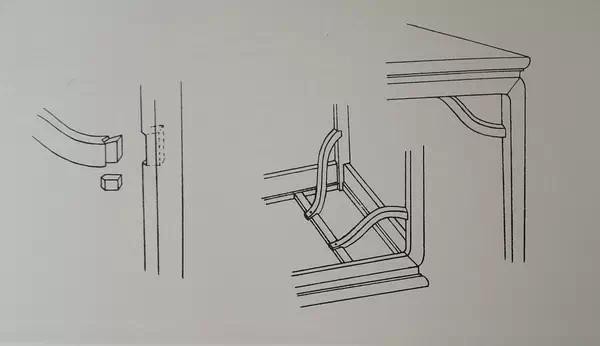

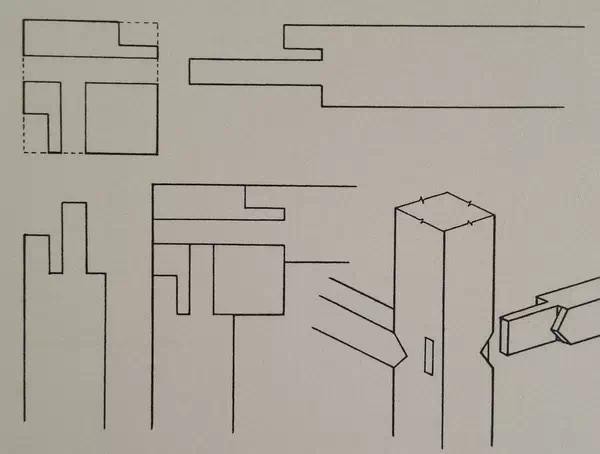

霸王枨结构

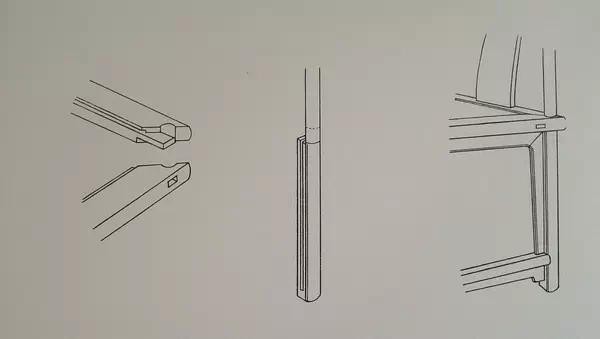

椅子后足穿过椅盘的结构

椅盘边抹与椅子腿结构

角牙在横竖材上打槽嵌装

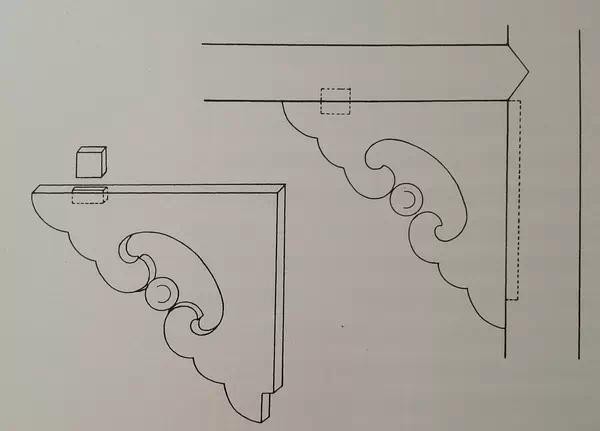

角牙一边入槽一边栽榫与横竖材结合

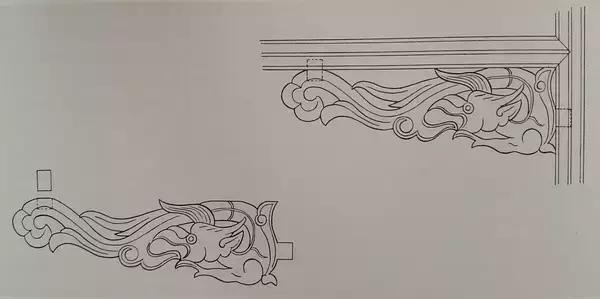

角牙一边留榫一边栽榫与横竖材的结合

条案的腿足与托子的结合

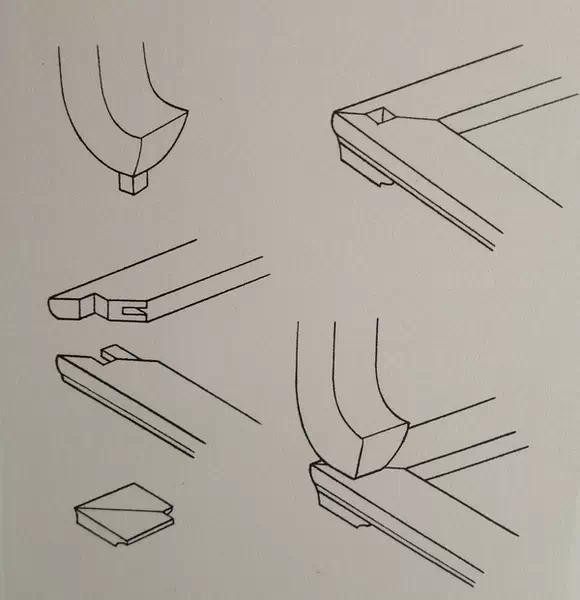

方形家具腿足与方托泥的结合

方形家具腿足与方托泥的结合

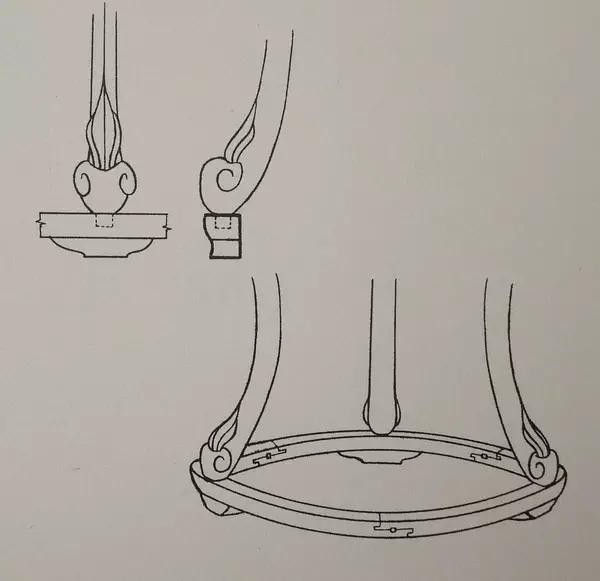

圆形家具腿足与圆托泥的结合

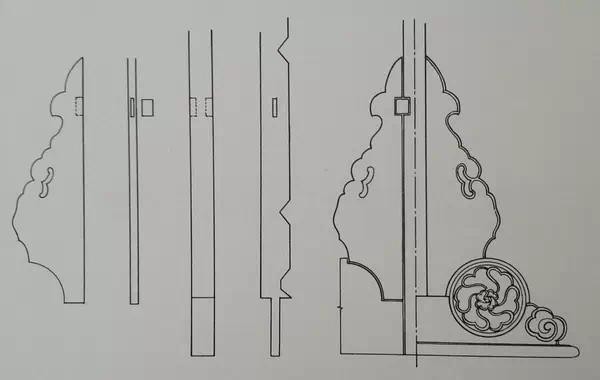

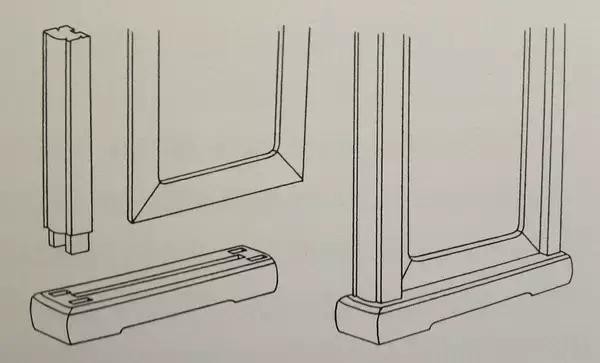

座屏风墩座结构

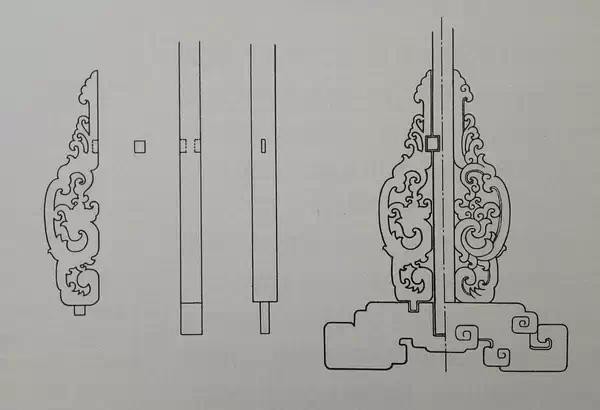

衣架墩座结构

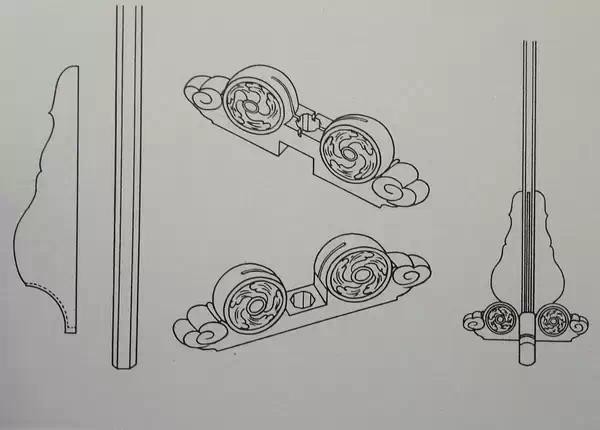

灯台墩座结构

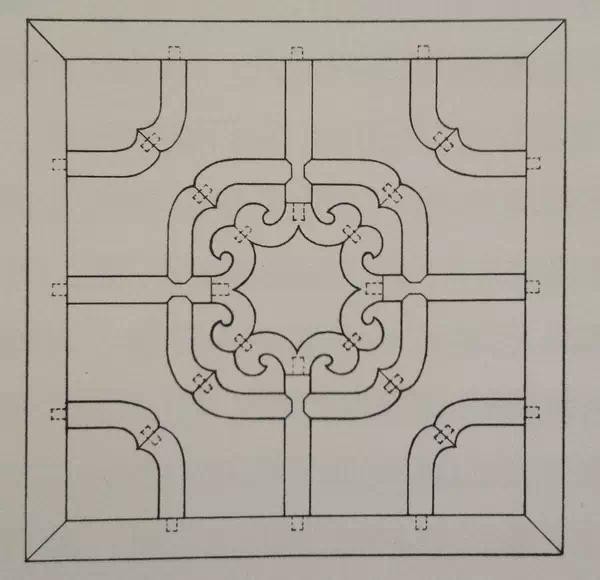

攒斗灯笼锦栽榫

卡子花栽榫

一腿三牙方桌垛边栽榫

有束腰床榻牙条穿销

罗汉床围子上的走马销

抱肩榫：抱肩榫是有束腰家具的腿足与束腰、牙条相结合时使用的榫卯结构。也可以说是家具水平部件和垂直部件相连接的榫卯结构。抱肩榫是结构复杂的榫卯结构，因为要解决腿足与面板、腿足与束腰、腿足与腿足之间的连接。以有束腰的方桌为例，腿足的上端，做出两个相互垂直但不连接的半榫头，这是与桌面相连的。在与束腰相接的部位，要做出45度角的斜肩，并凿三角形榫眼，以便与牙条的45度的斜尖及三角形的榫舌相接。斜尖上还留做上小下大、断面为半个银锭形的‘‘挂销”，与开在矛条背面的槽口套挂。明及清前期的有束腰家具，牙条与束腰是用一块独木做出的，凭此挂销，可使束腰及牙条和腿足牢固地连接在一起。这是抱肩榫的标准做法。清中期以后，抱肩榫的做法就开始简化，挂销省略不做了，为了省料，牙条和束腰也改为用两块木条单独做了。到清代晚期，抱肩榫的做法进一步简化，连牙条上的榫舌也没有了，只靠用胶粘合。桌子的牢固程度大大降低。

霸王枨：霸王枨是用于方桌、方凳的一种榫卯，也可以说是一种不用横枨加固腿足的榫卯结构。在制作桌子时，为增加四条腿的牢固性，一般要在桌腿的上端加一条横枨即可。但有时要制作造型清秀的桌子，又嫌四条横枨碍事，但又要兼顾桌子牢固，于是就可采用“霸王枨”。霸王枨为s形，上端与桌面的穿带相接，用销钉固定，下端与腿足相接（位置在本来应放横枨处）。枨子下端的榫头为半个银锭形。腿足上的榫眼是下大上小。装配时，将霸王枨的榫头从腿足上榫眼插入，向上一拉，便勾挂住了，再用木楔将霸王枨固定住。

夹头榫：是制作案类家具常用的榫卯结构。腿足在顶端出榫，与案面底面的卯眼结合。腿足上端开口，嵌夹牙条及牙头，故其外观腿足高出在牙条及牙头之上。此种结构，是利用四足把牙条夹住，连接成方框，上承案面，使案面和腿足的角度不易变动，并能很好地把案面板的重量分散，传递四条腿足上来。

插肩榫：是制作案类家具的榫卯结构。腿足顶端有半头直榫，与案面大边上的卯眼连接；腿足上端的前脸也做出角形的斜肩；牙板的正面上也剔刻出与斜肩等大等深的槽口；装配时，牙条与腿足之间是斜肩嵌入，形成平齐的表面；当面板承重时，牙板也受到压力，但可将压力通过腿足上斜肩传给四条腿足。

棕角榫：棕角榫因其外形像粽子角而得名，从三面看都集中到角线的是45度的斜线，又叫“三角齐尖”。多用于框形的连接。另外，明式家具中还有“四平式”桌，其腿足、牙条、面板的连接均要用棕角榫。

栽榫：又叫“桩头”、“走马销”，是一种用于可拆卸家具部件之间的榫卯结构。由于要拆卸，榫头易磨损，甚至损坏，出于维修方便，也避免因榫头损坏而使家具部件报废的情况，一般都采用另外一种木料来制成榫头，然后将榫头栽到家具部件上。栽榫多采用挂榫结构。罗汉床围子与围子之间及侧面围子与床身之间，多用栽榫。

楔钉榫：是用来连接圆棍状又带弧形的家具部件，如圆形扶手的榫卯结构。虽然也是两根圆棍各去一半、作手掌式的搭接，但每半片榫头的前端，都有一个台阶状的小直榫，可插入另一根上的凹槽中。这样便使连接部不能上下移动。然后在连接部的中间位置凿一个一端略大的方孔，再做一个与此等大的四棱台形长木楔，插入后，便能保证两个小直榫不会前后脱出。制作圈椅的扶手、圆形家具都要用楔钉榫。

暗榫：两块木板两端对接，使用燕尾榫而不外露的，叫“暗榫”或“闷榫”，是制作几、案、箱子之类必用之榫。

套棒明清椅子的搭脑不出挑，与腿交接处不用夹头榫，常用腿料作方挖出榫，搭脑部位则挖方形榫眼，套接，故名。

挂榫：挂榫属楔形榫的一种，榫头一边成斜面，眼口凿成同形，但再需放长一倍凿直眼，榫头入直眼后拍进原榫眼，上提或挂拉都不能脱出，若拆装时可重新将榫头移入直眼探出。明清家具有不少站牙都取札榫做法。因榫头实为装入的楔子，故又名“挂楔’。北方匠师叫“走马销’。　勾挂榫：榫眼做成直角梯台形，榫头也做成相应的直角梯台形，但榫头的下底面等于榫眼的底面，嵌入后斜面与斜面接合，产生倒勾作用。然后用楔形料填入榫眼的空隙处，再也不易脱出，故日“勾挂榫”。

格肩：传统家具横竖材料相交，将出榫料外半部皮子截割成等腰的三角尖，另一料在榫眼相应的半面皮子同样割成等腰三角形的豁口，然后相接交合，通称“格肩”。

托角榫：角牙与腿足和牙条相接合，一般在腿足上挖槽口，与角牙的榫舌相接合，当矛条或面子与腿足构成的同时，角牙与牙条或面子都打榫眼插入桩头，故“托角榫”是一组卯榫的组合，不是指单一的构造形式。

长短榫：一般腿部与面子的边抹接合时，腿料出榫做成一长一短互相垂直的两个榫头，分别与边抹的榫眼结合，故称“长短榫”。因边抹接合用格角榫，抹头两边从打榫眼腿料出榫与大边出榫相碰，故只有长短榫才能牢固。

抱肩榫：牙条与腿足结合有几种形式，抱肩榫的做法采用45度，榫肩出榫和打眼，嵌入的牙条与腿足构成同一层面，是有束腰的明清家具常用的榫卯结构。
