12V开关电源维修的详细指南，结合了多个的维修方法和实例。

一、常见故障及维修方法

电源无输出保险丝烧断：检查300V大滤波电容、整流桥二极管、开关管是否击穿。若开关管损坏，通常还会连带烧坏电流检测电阻和电源控制芯片。保险正常但无输出：测量电源控制芯片的启动脚电压，若无电压或过低，检查启动电阻和外围元件是否漏电。若有启动电压但无跳变，可能是控制芯片或振荡电路故障。输出电压异常输出电压过高：检查稳压取样电路（如TL431、光耦、电源控制芯片）是否正常，任何环节故障都可能导致电压升高。输出电压过低：负载短路或过载（断开负载测试）。输出整流二极管或滤波电容失效。开关管性能下降或开关变压器不良。电源过热或噪音大过热：检查散热器是否积灰、风扇是否正常，或更换耐高温元件。开机噪音：可能是变压器或电容器问题，可尝试更换或增加滤波电路。

二、维修步骤

初步检查观察元件是否有烧焦、鼓包（如电容爆裂）。清洁灰尘，避免静电干扰。电压测量测试输入电压（如300V滤波电容）和关键点电压（如控制芯片引脚）。空载时若电压异常升高（如超过30V），需重点检查稳压电路。元件替换更换损坏的电容、二极管、开关管等

12V开关电源维修指南

一、常见故障及维修方法

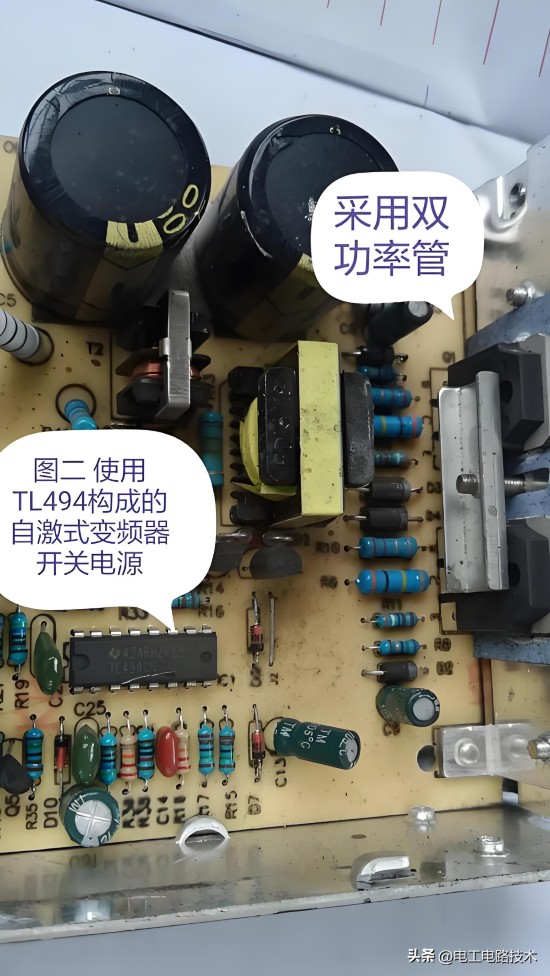

电源无输出（无电压）保险丝烧断：检查整流桥（二极管）、300V大滤波电容、开关管（MOS管）是否短路。保险丝正常但无输出：检查电源管理芯片（如UC3842、TL494）的VCC供电（通常12-18V）。检查启动电阻是否开路（通常几百kΩ）。检查开关管是否损坏或驱动电路故障。输出电压异常电压过高（>12V）：检查稳压反馈电路（光耦、TL431、分压电阻）。检查电源管理芯片的反馈引脚（FB/COMP）。电压过低（<12V）：检查输出整流二极管（肖特基二极管）是否击穿或老化。检查输出滤波电容（如1000μF/16V）是否失效。检查负载是否短路（可断开负载测试）。电源发热严重或有噪音过热：检查散热器是否接触不良，风扇是否正常（如有）。高频啸叫：可能是变压器磁芯松动、电容老化（如初级大电容或次级滤波电容）。

二、维修步骤

目视检查观察是否有烧焦元件、鼓包电容、虚焊或PCB烧黑痕迹。检查保险丝、整流桥、开关管、光耦等关键元件。测量关键电压输入端：220V交流输入是否正常？整流后300V直流是否正常？控制芯片：测量VCC供电（如UC3842的7脚）是否有12-18V？输出端：12V是否稳定？若异常，检查反馈电路。元件测试与更换电容：用万用表测容量或直接更换鼓包电容。二极管/整流桥：用二极管档测正向导通、反向截止。开关管（MOS管）：测D-S、G-S极是否短路。上电测试先接假负载（如12V灯泡）测试，避免空载损坏电源。确认输出电压稳定后，再接入实际设备。
