一、检漏操作

分体空调器的检漏可以分两步进行。第一步先不打开系统管路，利用系统内自身的制冷剂压力对各连接口检漏。检漏用直观检漏法、肥皂水检漏法或仪器检漏法进行操作。分体空调器的大部分泄漏情况都能通过这一步操作检查出来。

如果空调器制冷效果很差，说明系统内制冷剂泄漏较多，用肥皂水检漏或仪器检漏, 效果都不好。这就要进一步打开系统管路，放出残留的制冷剂，充注氮气检漏。下面详细介绍充注氮气检漏的操作步骤。

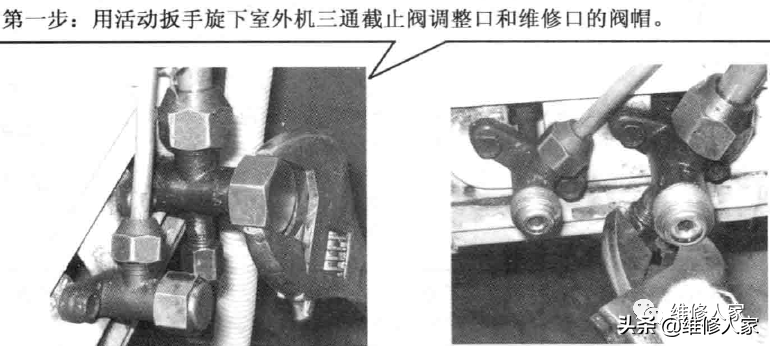

第二步：如果三通阀是无气门销的，用内六角扳手顺时针旋转调整口中的阀杆一周， 使三通阀处于中位，放出系统内的残留制冷剂；如果三通阀是有气门销的, 直接用内六角扳手向内按下气门销，放出系统内的残留制冷剂。

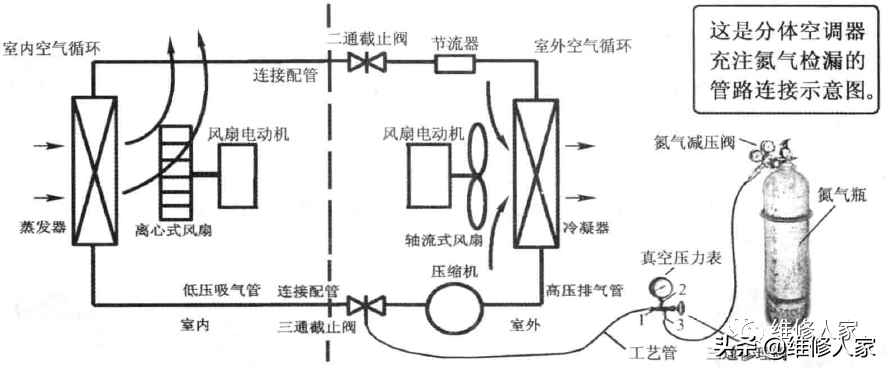

第三步：用连接管和三通修理阀，连接氮气瓶和空调器外机的三通截止阀。请注意，如果三通截止阀是有气门销的，连接管一定要用接头内有气门销顶针的。这种连接管与三通截止阀连接时，会自动将三通截止阀的气门销顶开，使三通截止阀的维修口与管路连接口连通。

第四步：依次打开氮气瓶瓶阀、氮气减压阀的高压阀、低压阀、三通修理阀，向系统内充注1〜1.27MPa压力的氮气。充注结束后，关闭三通修理阀。

第五步：用肥皂水对系统可能产生泄漏的连接口、管路、焊接口等进行仔细检漏。如果要用仪器检漏，则在系统内要预先充注一些制冷剂。

系统容易产生泄漏的地方：室内机与配管的连接口；室外机截止阀与配管的连接口；热交换器盘管弯头的焊接口；蒸发器的分配器与毛细管的焊接口；干燥过滤器与毛细管的焊接口；压缩机壳体的焊封口；压缩机与管道的焊接口；四通阀的焊接口；截止阀、接头螺母与管道的焊接口。

二、抽真空操作

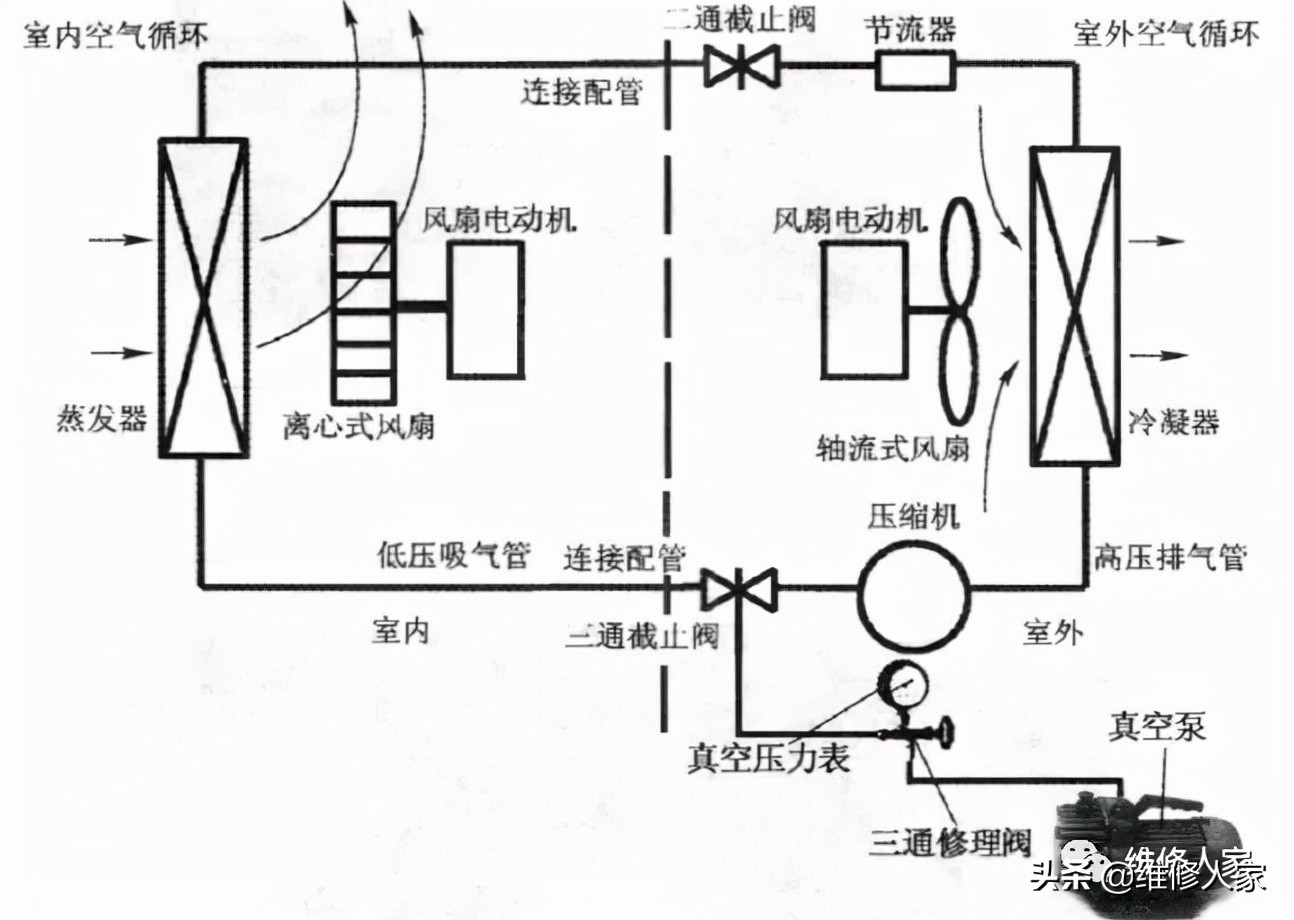

分体式空调器室外机上设置了截止阀，系统抽真空时，管路的连接无须使用气焊，操作相对比较简单。空调器制冷制热系统抽真空的方法有很多，最简单实用的方法，仍然是用三通修理阀和真空泵配合进行操作。下面就是真空泵抽真空的管路连接示意图。

检漏无误后，关闭并取下氮气瓶，再把连接氮气减压阀的连接管连接到真空 泵的进气口，就可以了。接下来的步骤是：

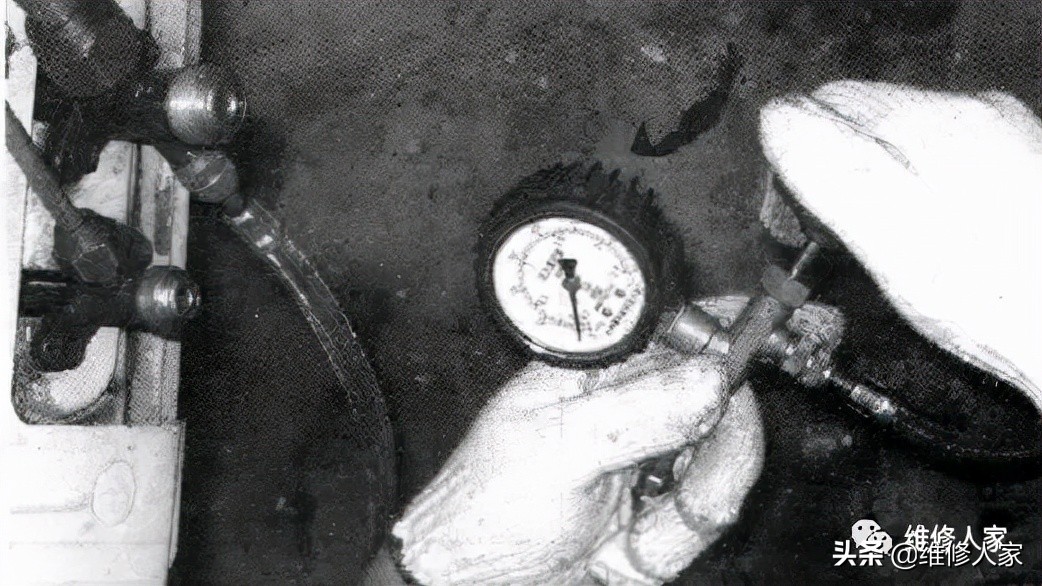

第一步：开启真空泵，打开三通修理阀，系统内的空气被抽出，三通修理阀上的压力真空表指针逐渐向负压方向偏转，表示系统中的压力低于大气压力。

第二步：真空泵运转30分钟以上，压力真空表读数为一0. 1MPa时，先关闭修理阀, 再关停真空泵。为保证系统内的残留气体抽净，真空度达到要求，可在关停真空泵20分钟以后，等到系统压力平衡后，再抽一次真空。再次抽真空 时，要先开真空泵，再开三通修理阀，真空泵再次运转30分钟后，仍然是先关闭修理阀，再关停真空泵。

通过以上两步操作，系统内的真空度一般都能达到要求。如果想进一步提供系统的真空度, 可以在第二步之后进行第二次抽真空。步骤如下：

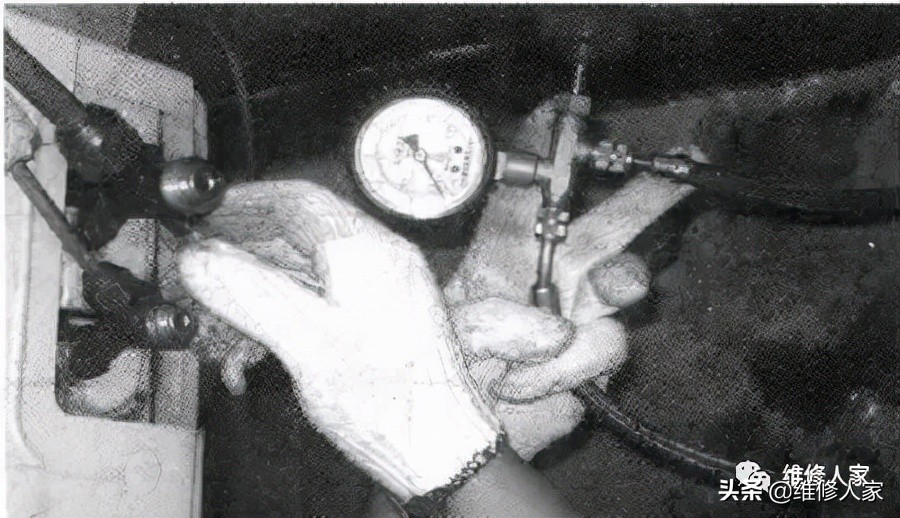

第三步：从三通修理阀上取下真空泵，接上制冷剂钢瓶。

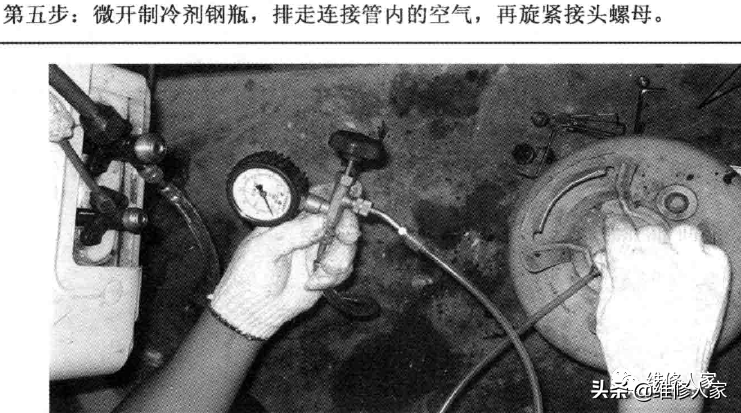

第四步：旋松三通阀与连接管（与制冷剂钢瓶相连的）的接头螺母。

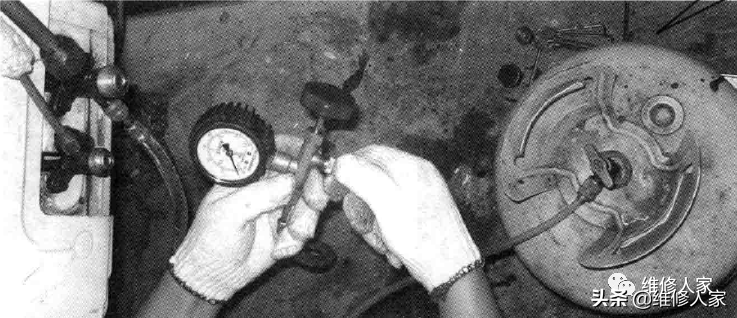

第六步：打开三通修理阀，开大制冷剂钢瓶，向制冷系统充注制冷剂气体。当压力表读数为0. 1MPa左右时，关闭制冷剂钢瓶和三通修理阀，重新接上真空泵。

第七步：等待20分钟左右，让系统压力达到平衡后，再抽一次开启真空泵，打开三通修理阀，抽真空30分钟，抽真空结束。
