1、柱KZ-框架柱KZZ-框支柱，我来为大家讲解一下关于常用建筑施工图纸符号大全详解?跟着小编一起来看一看吧!

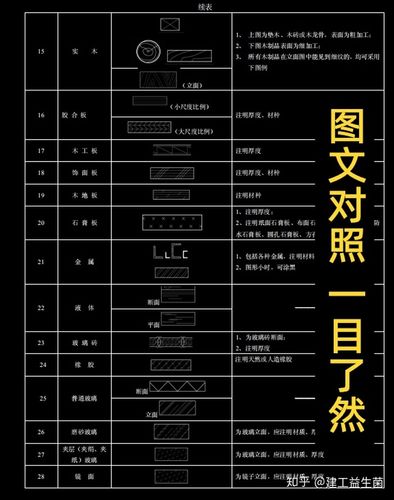

常用建筑施工图纸符号大全详解

钢筋平法图集常用符号解释la：非抗震构件的钢筋锚固长度。laE：抗震构件的钢筋锚固长度。bw：剪力墙的厚度。bf：转角处的暗柱的厚度。ln：梁的净跨度。llE：钢筋的搭接长度。hc：支座的净宽度。λv：为约束边缘构件的配筋特征值，计算配筋率时箍筋或拉筋抗拉强度设计值超过360N/mm2,应按360N/mm2计算；箍筋或拉筋沿竖向间距：一级不宜大于100mm，二级不宜大于150mm。bf：剪力墙厚度。bc：端柱端头的宽度。bw：剪力墙厚度。lc：为约束边缘构件沿墙肢的长度，不应小于图集中表内的数值、1.5bw和450mm三者的最大值，有翼墙或端柱时尚不应小于翼墙厚度或端柱沿墙肢方向截面高度；加300mm。ln：梁跨度值。lae：纵向受拉钢筋抗震锚固长度。la：受拉钢筋最小锚固长度。lle：纵向受拉钢筋抗震(绑扎)搭接长度。ll：纵向受拉钢筋非抗震绑扎搭接长度。lni：梁本跨的净跨值。hac：暗柱长度。Hn：所在楼层的柱净高。hc：柱截面长边尺寸（圆柱为截面直径），也表示为端柱的宽度。hw：抗震剪力墙墙肢的长度（也表示梁净高）。hb：梁截面高度。Ac：为计算边缘构件纵向构造钢筋的暗柱或端柱的截面面积。各类结构构件名称代码

1、柱KZ-框架柱

KZZ-框支柱

XZ-芯柱

LZ-梁上柱

QZ-剪力墙上柱2、剪力墙（1）墙柱

YDZ-约束边缘端柱

YAZ-约束边缘暗柱

YYZ-约束边缘翼墙柱

YJZ-约束边缘转角柱

GDZ-构造边缘端柱

GAZ-构造边缘暗柱

GYZ-构造边缘翼墙柱

GJZ-构造边缘转角柱

AZ-非边缘暗柱

FBZ-扶壁柱（2）墙身

Q-剪力墙（3）墙梁

LL-连梁（无交叉暗撑、钢筋）

LL（JC）连梁（有交叉暗撑）（03G）

LL（JG）连梁（有交叉钢筋）（03G）

LL（JC）连梁（对角暗撑配筋）

LL（JX）连梁（交叉斜筋配筋）

LL（DX）连梁（集中对角斜筋配筋）

AL-暗梁BKL-边框梁（4）墙洞

JD-矩形洞口

YD-圆形洞口3、梁KL-楼层框架梁

WKL-屋面框架梁

KZL-框架梁

L-非框架梁

XL-悬挑梁

JZL-井字梁4、梁板式筏形基础JZL-基础主梁

JCL-基础次梁

LPB-梁板筏基础平板5、平板式筏形基础ZXB-柱下板带

KZB-跨中板带

BPB-平板筏基础平板6、筏形基础相关构造类型SZD-上柱墩

XZD-下柱墩

WZJ-外包式柱脚

MZJ-埋入式柱脚

JK-基坑

HJD-后浇带7、楼板LB-楼面板

WB-屋面板

YXB-延伸悬挑板

XB-纯悬挑板8、板带ZSB-柱上板带

KZB-跨中板带9、楼板相关构造类型JQD-纵筋加强带

HJD-后浇带

ZMx-柱帽

SJB-局部升降板

JY-板加腋

BD-板开洞

FB-板翻边

TY-板挑檐

Crs-角部加强筋

Cis-悬挑阴角加强筋

Ces-悬挑阳角放射筋

Rh-抗冲切箍筋

Rb-抗冲切弯起筋10、独立基础DJj-普通独立基础阶形

DJp-普通独立基础坡形

BJj-杯口独立基础阶形

BJp-杯口独立基础坡形11、条形基础梁JL-基础梁

JQL-基础圈梁12、条形基础底板TJBp-条形基础底板坡形

TJBj-条形基础底板阶形13、独立承台CTj-独立承台阶形

CTp-独立承台坡形14、承台梁CTL-承台梁15、基础连梁JLL-基础连梁16、地下框架梁DKL-地下框架梁

17、基础相关构造类型CJQ-窗井墙

JLL-基础连系梁

HJD-后浇带

SZD-上柱墩

XZD-下柱墩

JK-基坑（沟）

,
